LogicAppsでサーバアラートを受け取るその２

はじめに（前回までの流れ）

Power Platform推進チームの鈴木です。前回のブログでは、LogicAppsを使って、AzureMonitorによるサーバアラートを受け取る入口部分まで作りました。今回は、受け取ったアラートを運用者やユーザーへ通知できるよう、より実践的にLogicAppsを改良してみます。

やりたいこと

AzureMonitorでWindowsサーバのEventログを採取する
Eventログを定期的に検索し、エラーログだけLogicAppsへ転送する
転送したログをSharePointリストに記録する
転送したログのうち、クリティカルなアラートログだけをTeamsに通知する

やってみる

以下の順番で実施します。 LogicAppsによる処理を組み込む前にSharePointやTeamsに対する下準備が必要です。

通知先となるSharePointリストやTeamsチャネルを作る
LogicAppsへLogAnalyticsワークスペースを参照する権限を付与する
LogicAppsへログ結果を受け取る処理を実装する
LogicAppsへSharePointリストに対するログ記録処理を実装する
LogicAppsへTeamsチャネルに対するログ通知処理を実装する

1.通知先となるSharePointリストやTeamsチャネルを作る

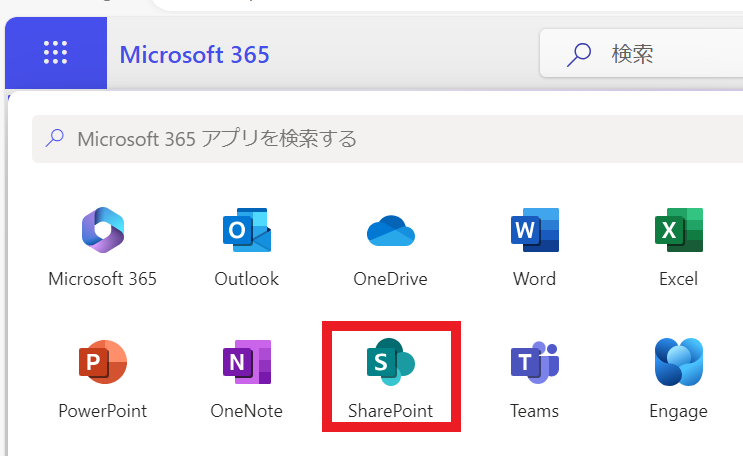

Microsoft365のホーム画面から[SharePoint]を選択します。

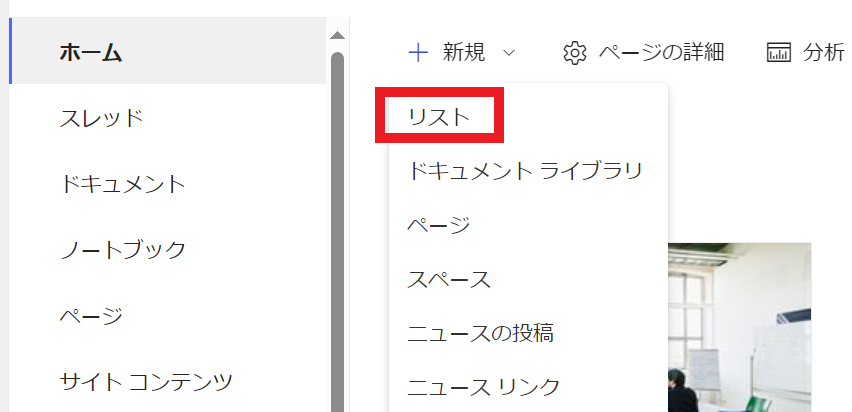

任意のチームサイトを選択し、中央ペインから[新規]>[リスト]を選択します。

リストは、手動作成だけでなく、ExcelやCSVから生成することが可能です。
今回は事前に用意したアラートログ結果のCSVファイルを読み込ませることでアラートログ台帳を作ります。

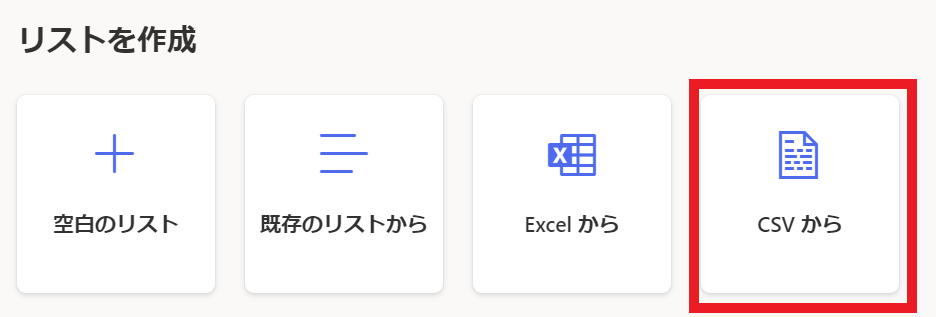

リスト作成画面で[CSVから]を選択します。

ファイルアップロード画面が表示されるので、事前に用意したサンプルCSVを選択します。サンプルCSVの列や値は、LogAnalyticsワークスペースの[Event]テーブルと同様のフォーマットで用意しましょう。

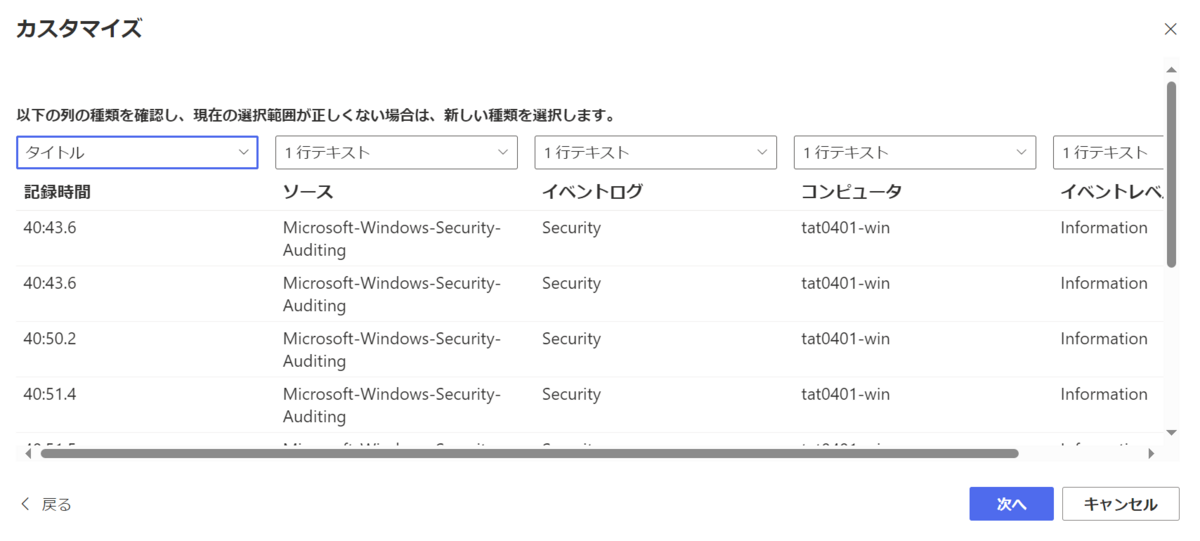

ファイルをアップロードするとヘッダーと値のプレビュー画面が表示されますので、内容を確認し、リストを作成してください。

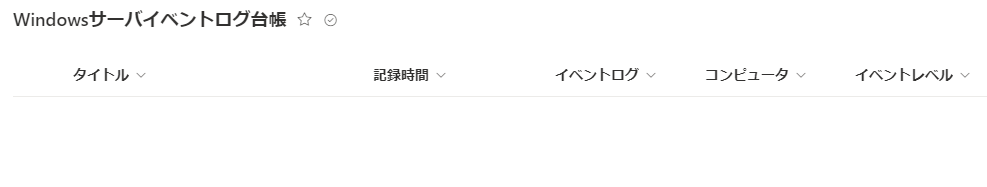

リスト作成が完了するとSharePointサイトで以下のようなリストが表示されます。

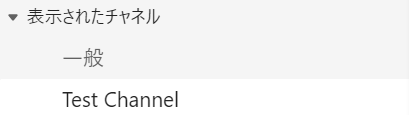

次にTeamsの通知チャネルを用意します。通知チャネルに特別な設定は不要です。任意のチャネルを使用してください。

これで通知先となるSharePointリストやTeamsチャネルの作成が完了しました。

2.LogicAppsへLogAnalyticsワークスペースを参照する権限を付与する

前回のブログで作成した AzureMonitor から LogicApps へのアラート通知の場合は、アクセス権限設定は不要でした。
一方、今回実装する LogicApps から AzureMonitor への情報参照の場合は、アクセス権限設定が必要です。今回は、LogicAppsのマネージドIDを使って、アクセス権限を設定します。

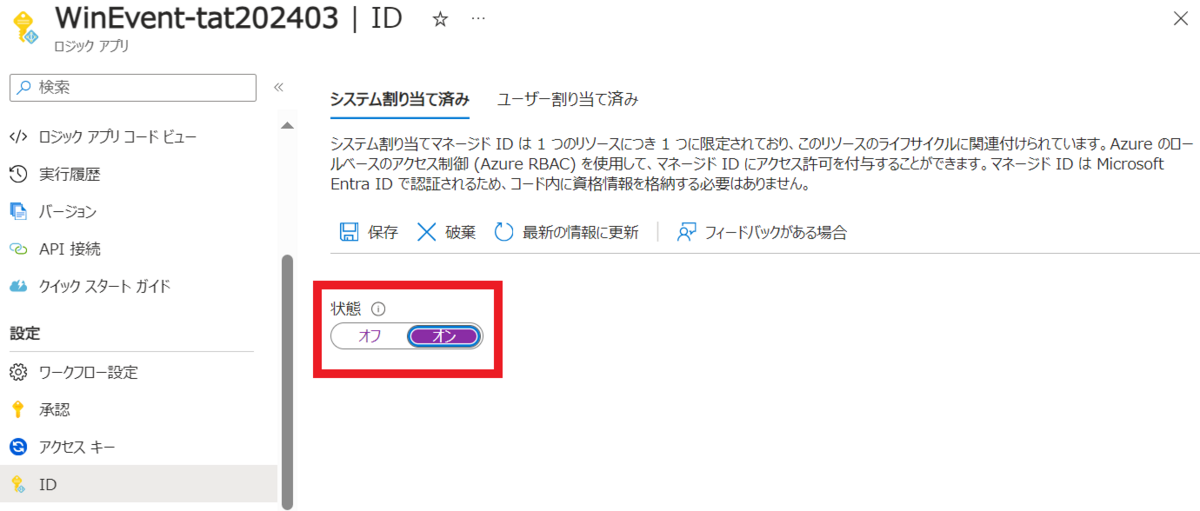

前回作成したLogicAppsを選択し、左メニューから[ID]を選択します。
中央ペインから[システム割り当て済み]タブを選択し、状態を[オン]にします。
設定を保存すると、LogicAppsのシステム割り当てマネージドIDが生成されます。

次に生成したマネージドIDに対して、アクセス許可を割り当てます。
[Azureロールの割り当て]をクリックし、[ロールの割り当ての追加]から以下のロール割り当てを行ってください。

項目	設定する値
スコープ	リソースグループ
サブスクリプション	[リソースが所属するサブスクリプション]
リソースグループ	[LogAnalyticsワークスペースが所属するリソースグループ]
役割	閲覧者

これでLogicAppsからアラートログを格納したLogAnalyticsワークスペースを参照できるようになりました。

3.LogicAppsへログ結果を受け取る処理を実装する

それでは、いよいよLogicAppsにログ結果を受け取る処理を実装していきます。処理のセクションは大きく3つに分かれるので、セクション単位に説明します。

3-1.LogAnalyticsワークスペースからログ結果を受け取る

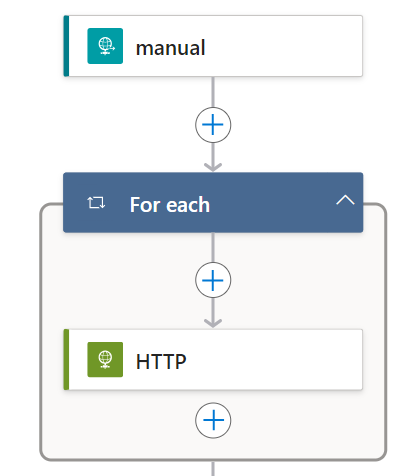

HTTP受信トリガーで受信したデータからログ結果を受け取るために必要な「受信セクション」を作ります。

アクションとパラメーターは以下のとおりです。

アクションコネクタ：Control（For each）

パラメーター項目	設定する値
パラメーター	@{triggerBody()?['data']?['alertContext']?['condition']?['allOf']}

アクションコネクタ：HTTP
※認証に関する設定は、詳細パラメーターから設定してください。

パラメーター項目	設定する値
URL	@{item()?['linkToSearchResultsAPI']}
Method	GET
認証の種類	マネージドID
マネージドID	システム割り当てマネージドID
Audience	https://api.loganalytics.io

3-2.取得したデータからログ結果のみを抽出する

前段の受信セクションで取得したデータには、ログ結果以外のHTTP情報も含まれます。このままでは、SharePointリストやTeamsチャネルへ通知するための判定処理が煩雑となるため、ログ結果のみを変数に格納します。

アクションとパラメーターは以下のとおりです。

アクションコネクタ：Data Operations（Parse JSON）

パラメーター項目	設定する値
Content	@{body('HTTP')}
スキーマ	[サンプルのペイロードを使用してスキーマを生成]

スキーマは、LogicAppsを実行し、実行履歴から実際のHTTPボディ部分を張り付けると簡易に生成できると思います。今回使用したスキーマは以下のとおりです。

{
    "items": {
        "properties": {
            "tables": {
                "items": {
                    "properties": {
                        "columns": {
                            "items": {
                                "properties": {
                                    "name": {
                                        "type": "string"
                                    },
                                    "type": {
                                        "type": "string"
                                    }
                                },
                                "required": [
                                    "name",
                                    "type"
                                ],
                                "type": "object"
                            },
                            "type": "array"
                        },
                        "name": {
                            "type": "string"
                        },
                        "rows": {
                            "items": {
                                "type": "array"
                            },
                            "type": "array"
                        }
                    },
                    "required": [
                        "name",
                        "columns",
                        "rows"
                    ],
                    "type": "object"
                },
                "type": "array"
            }
        },
        "required": [
            "tables"
        ],
        "type": "object"
    },
    "type": "array"
}

アクションコネクタ：Variables（Initialize variable）

パラメーター項目	設定する値
Name	OutputCSV
Type	Array

アクションコネクタ：Variables（Set variable）

パラメーター項目	設定する値
Name	OutputCSV
Value	@{outputs('Parse_JSON')['body'][0]['tables'][0]['rows']}

配列変数にログ結果データのみを格納しました。

3-3.通知分岐処理の実装

ログ結果を配列変数に格納できたので、この変数を使ってSharePointリストとTeamsチャネルに通知処理を実装します。

アクションとパラメーターは以下のとおりです。

アクションコネクタ：Control（For each）

パラメーター項目	設定する値
パラメーター	@{variables('OutputCSV')}

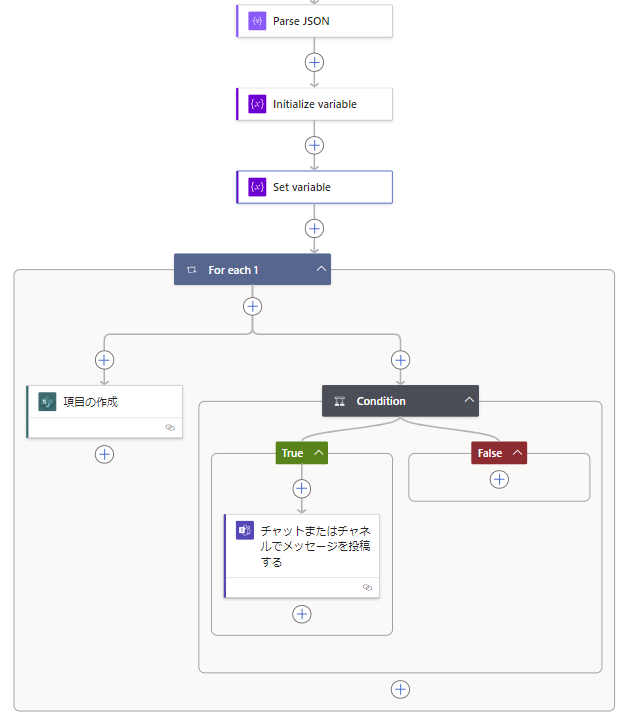

For eachアクションを定義したら＋アイコンから並列分岐フローを設定します。
こうすることで、SharePointリストとTeamsチャネルへの通知処理を並列処理できるようにします。

並列分岐を定義したら、片方にSharePointリストのアクションを追加します。

アクションコネクタ：SharePoint（項目の作成）

パラメーター項目	設定する値
サイトのアドレス	[SharePointリストを作成したSharePointサイト]
リスト名	[作成したSharePointリスト]
リスト名	[作成したSharePointリスト]
ログ結果列①（ソース）	@{items('For_each_1')[1]}
ログ結果列②（記録時間）	@{addHours(items('For_each_1')[0],-9)}
ログ結果列③（イベントログ）	@{items('For_each_1')[2]}
ログ結果列④（コンピュータ）	@{items('For_each_1')[3]}
ログ結果列⑤（イベントレベル）	@{items('For_each_1')[4]}

ログ結果列①～⑤の設定値は、取得したログ結果に含まれる列数に応じて定義してください。
記録時間にaddHours関数を使っているのは、LogicAppsとSharePointリストでタイムゾーンの差異が生じているためであり、意図的に9時間のマイナス補正をしています。

今度は、Teamsチャネルの通知を定義します。
Teamsチャネルの通知は、少し通知条件に手を加えます。
通知処理を設定する前に以下の条件分岐を加えます。

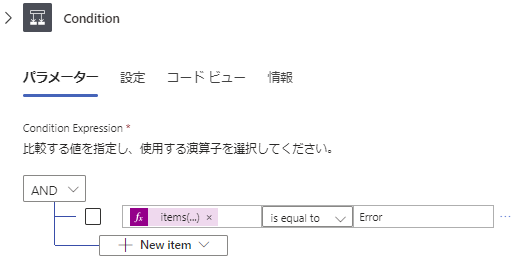

アクションコネクタ：Control（Condition）
パラメーター：items('For_each_1')[4] is equal to Error

items('For_each_1')[4]はイベントレベルを格納している列となります。この条件分岐では、イベントレベル＝Errorのログのみ、true判定します。 true判定のセクションには、以下のアクションを追加してください。

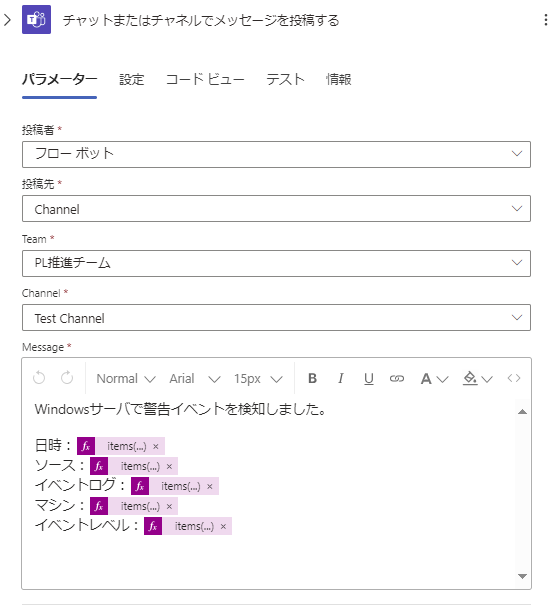

アクションコネクタ：Microsoft Teams（チャットまたはチャネルでメッセージを投稿する）

パラメーター項目	設定する値
投稿者	フローボット
投稿先	Channel
Team	[通知先のチーム]
Channel	[通知先のチャネル]

Message部分は以下のようにしました。

Windowsサーバで警告イベントを検知しました。
日時：@{items('For_each_1')[0]}
ソース：@{items('For_each_1')[1]}
イベントログ：@{items('For_each_1')[2]}
マシン：@{items('For_each_1')[3]}
イベントレベル：@{items('For_each_1')[4]}

動かしてみる

LogicAppsに通知処理をすべて実装しましたので、さっそく動かしてみましょう。処理を動かすためには、ログ発生元となるWindowsでErrorやWarningに相当するイベントログを発生させる必要があります。強制的に発生させる場合は、EventCreateコマンドを使って、ダミーのイベントログを出力すると良いでしょう。
eventcreate | Microsoft Learn

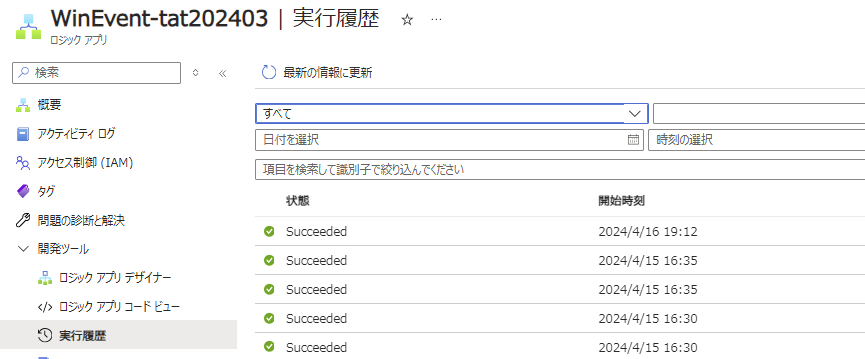

イベントログの出力からしばらく待って、LogicAppsの実行履歴を確認すると、ワークフローが実行されているはずです。

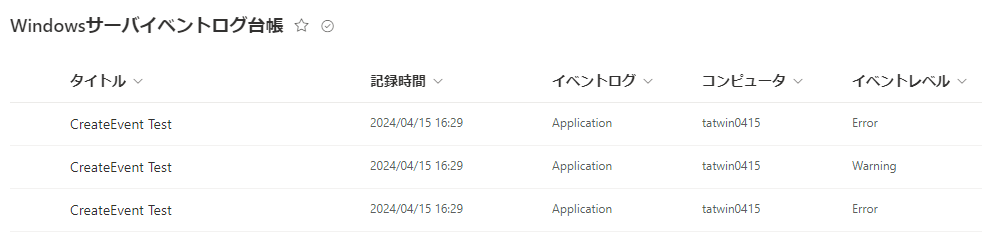

SharePointリストを確認してみましょう。リストにログ結果が記録されています。

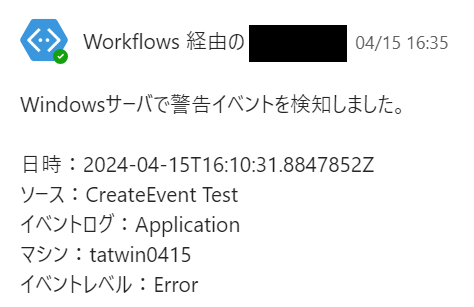

次にTeamsチャネルを確認してみます。 Errorログのみが下図のように通知されていれば成功です。

まとめ

今回は、AzureMonitorのアラートルールで受け取った情報を基に、SharePointリストやTeamsチャネルログ結果を通知できるような加工方法を検証しました。アラートルールの標準機能であるメールやSMS通知に比べると、実装にひと手間必要ですが、LogicAppsを経由させることで様々な監視運用を検討できると思います。
