こんにちは、ACS 事業部の埜下です。

先日、Terraform を元にした Azure Front Door の解説記事を投稿しました。

今回はそちらの続きで、Azure Front Door の Private Link を使ったバックエンド (App Service) への接続方法について解説していきます。その他の記事は以下になります。

techblog.ap-com.co.jp

Azure Front Door の構成（おさらい）
App Service アクセス制限の課題
- Azure Front Door 識別子
Azure Front Door が利用する Private Link の構成
Terraform で Private Link を構築
- private_link ブロックの引数
- プライベートエンドポイント接続要求
おわりに
参照資料
ACS事業部のご紹介

Azure Front Door の構成（おさらい）

Private Link の話の前に、前回のおさらいです。

Azure Front Door はいくつかのコンポーネントで構成されていまして、Terraform で構築する場合に最低限必要なリソースは以下になります。

プロファイル (azurerm_cdn_frontdoor_profile)
エンドポイント (azurerm_cdn_frontdoor_endpoint)
配信元グループ (azurerm_cdn_frontdoor_origin_group)
配信元 (azurerm_cdn_frontdoor_origin)
ルート (azurerm_cdn_frontdoor_route)

これらのリソースを使って Azure Front Door を構築する Terraform コードは以下のようになります（バックエンドとして配置している App Service のリソースは省略）。

# プロファイル
resource "azurerm_cdn_frontdoor_profile" "demo" {
  name                = "afd-demo"
  resource_group_name = azurerm_resource_group.demo.name
  sku_name            = "Premium_AzureFrontDoor"
}

# エンドポイント
resource "azurerm_cdn_frontdoor_endpoint" "demo" {
  name                     = "fde-demo"
  cdn_frontdoor_profile_id = azurerm_cdn_frontdoor_profile.demo.id
}

# 配信元グループ
resource "azurerm_cdn_frontdoor_origin_group" "demo" {
  name                     = "demo-origin-group"
  cdn_frontdoor_profile_id = azurerm_cdn_frontdoor_profile.demo.id

  load_balancing {}
}

# 配信元
resource "azurerm_cdn_frontdoor_origin" "demo" {
  name                          = "demo-origin"
  cdn_frontdoor_origin_group_id = azurerm_cdn_frontdoor_origin_group.demo.id

  host_name                      = azurerm_linux_web_app.demo.default_hostname
  origin_host_header             = azurerm_linux_web_app.demo.default_hostname
  certificate_name_check_enabled = true
}

# ルート
resource "azurerm_cdn_frontdoor_route" "demo" {
  name                          = "demo-route"
  cdn_frontdoor_endpoint_id     = azurerm_cdn_frontdoor_endpoint.demo.id
  cdn_frontdoor_origin_group_id = azurerm_cdn_frontdoor_origin_group.demo.id
  cdn_frontdoor_origin_ids      = [azurerm_cdn_frontdoor_origin.demo.id]

  patterns_to_match   = ["/*"]
  supported_protocols = ["Http", "Https"]
}

クライアントからのリクエストに対してこれらのリソースがどのように繋がっているかのイメージは以下になります。

App Service アクセス制限の課題

Azure Front Door を最小構成で構築すると、「バックエンドのパブリックアクセスをどうするか」といった課題が出てきます。

App Service をバックエンドとした場合、上記のコードで Azure Front Door を構築すると App Service のパブリックアクセスは許可されている必要があります。これは Azure Front Door からの App Service へのアクセスもパブリックアクセス扱いとなるからです。

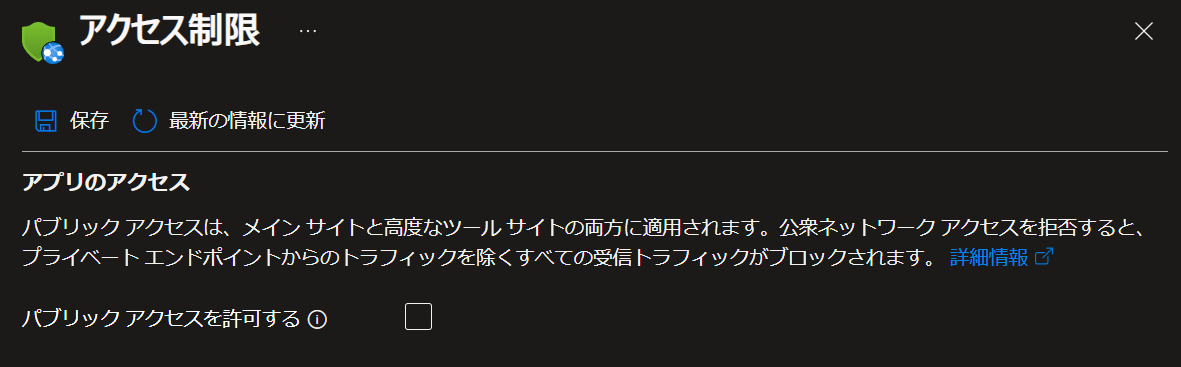

例えば、App Service のアクセス制限から「パブリックアクセスを許可する」のチェックを外すと、Azure Front Door のエンドポイントから App Service のコンテンツを参照できなくなります。

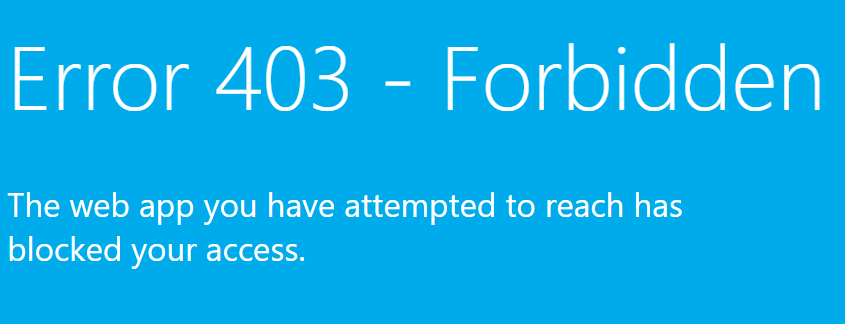

Azure Front Door 経由のアクセスも 403 Forbidden となる

このような構成ではAzure Front Door を利用しているにも関わらず App Service に直接パブリックアクセスできてしまい、セキュリティ等の観点からよろしくない場合があります。解決方法としては 2 つの案が考えられます。

Azure Front Door が利用する IP アドレスのみパブリックアクセスを許可する
パブリックアクセスを許可せず、Private Link を使った App Service のプライベートエンドポイント経由とする

1つ目の案は「Azure Front Door がバックエンドへのアクセス時に利用する IP アドレス」を示すサービスタグ AzureFrontDoor.Backend を App Service のアクセス制限のルールに追加する方法です。 App Service の機能を利用するため簡単に設定でき、Azure Front Door 以外の接続元を許可することも可能な反面、そもそも「App Service のパブリックアクセスが許可されていない」場合は採用できない案になります。

そのような場合に使えるのが、2つ目の Private Link 案となります。ちなみに Azure Front Door の Private Link は Premium SKU でしか使えません。

Azure Front Door 識別子

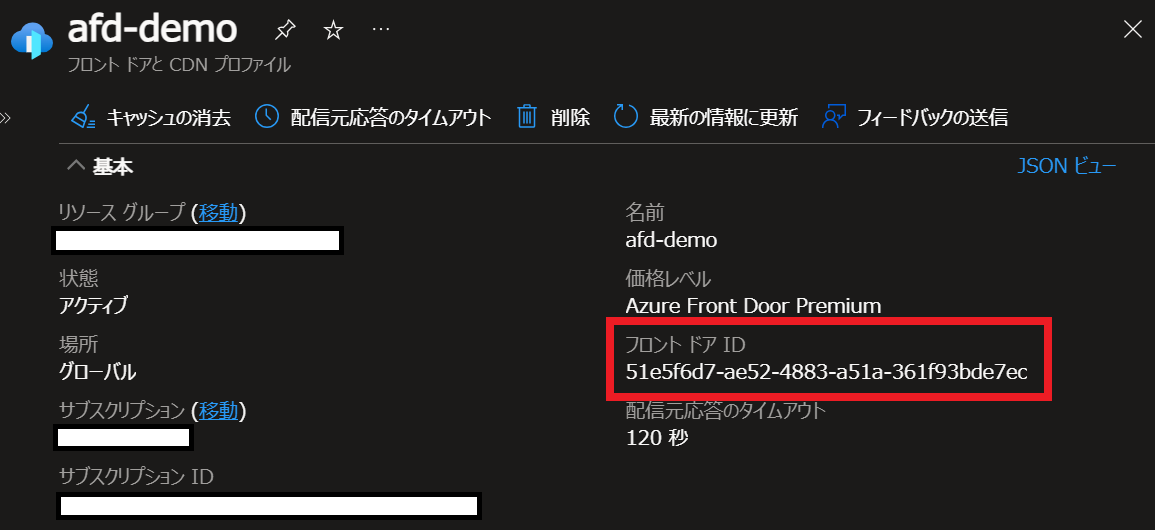

余談ですが、Azure Front Door のリソースは複数ユーザで共有されており、Azure Front Door で使用する IP アドレスは他者も利用する可能性があるため、 AzureFrontDoor.Backend サービスタグのみでアクセス制限を管理すると他者のプロファイルからも App Service にアクセス可能となってしまいます。そこで、プロファイル毎に生成される「識別子」をアクセス制限のルールの X-Azure-FDID に追加することで、自分のプロファイルからのみ App Service へアクセスさせることができます。

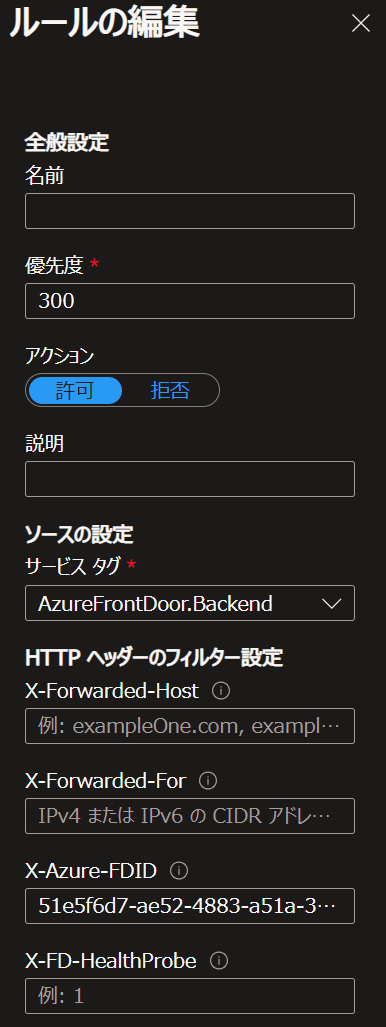

アクセス制限に AzureFrontDoor.Backend を許可するルールを追加

Azure Front Door が利用する Private Link の構成

それでは、Azure Front Door で Private Link を使ってバックエンドにアクセスする方法についてですが、はじめに Azure Front Door が利用する Private Link の構成について説明しておきます。

「普段から Private Link （プライベートエンドポイント）は使っているから説明いらないんだけど……」と思われた人も多いかもしれません。しかし、Azure Front Door の場合は多くの方が思い浮かべる Private Link の構成とは少し異なる部分があります。

それは何かというと、App Service に対するプライベートエンドポイントが Microsoft 管理の仮想ネットワーク内に作られるという点です。図で表すほどでもないですが、以下のような構成になります。

Private Link を使って Azure Front Door からApp Service へアクセス

Azure Portal などから App Service のプライベートエンドポイントを作成する場合、プライベートエンドポイントを作成する仮想ネットワークおよびサブネットを選択する必要があります。

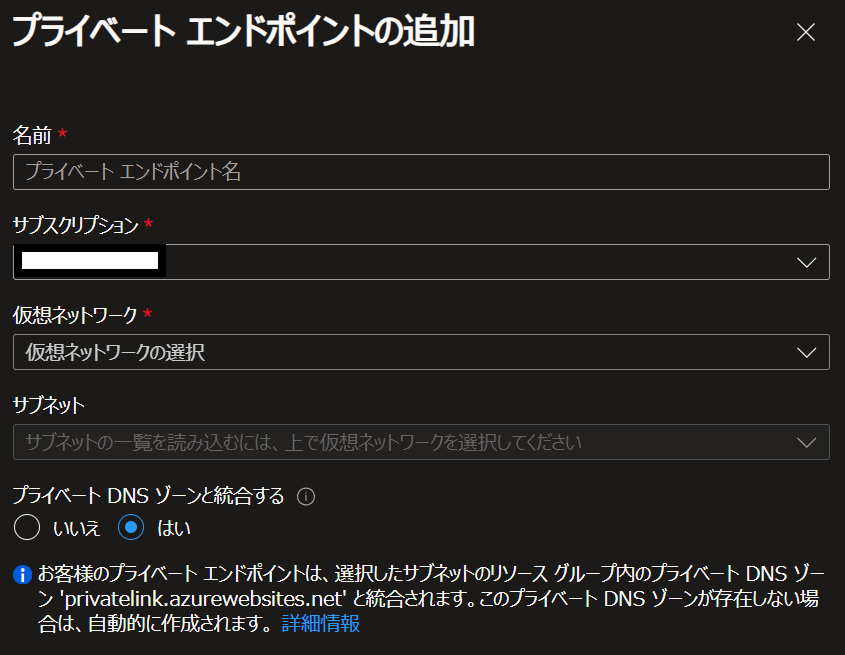

Azure Portal から App Service のプライベートエンドポイントを作成

Azure Front Door の場合は「配信元」の設定で Private Link の有効化ができますが、その際に仮想ネットワークなどの指定はありません。 Azure Front Door 側でプライベートエンドポイントを作成す仮想ネットワークを用意してくれるからです。逆に言うと、ユーザ側でAzure Front Door が管理する仮想ネットワークは参照できません。

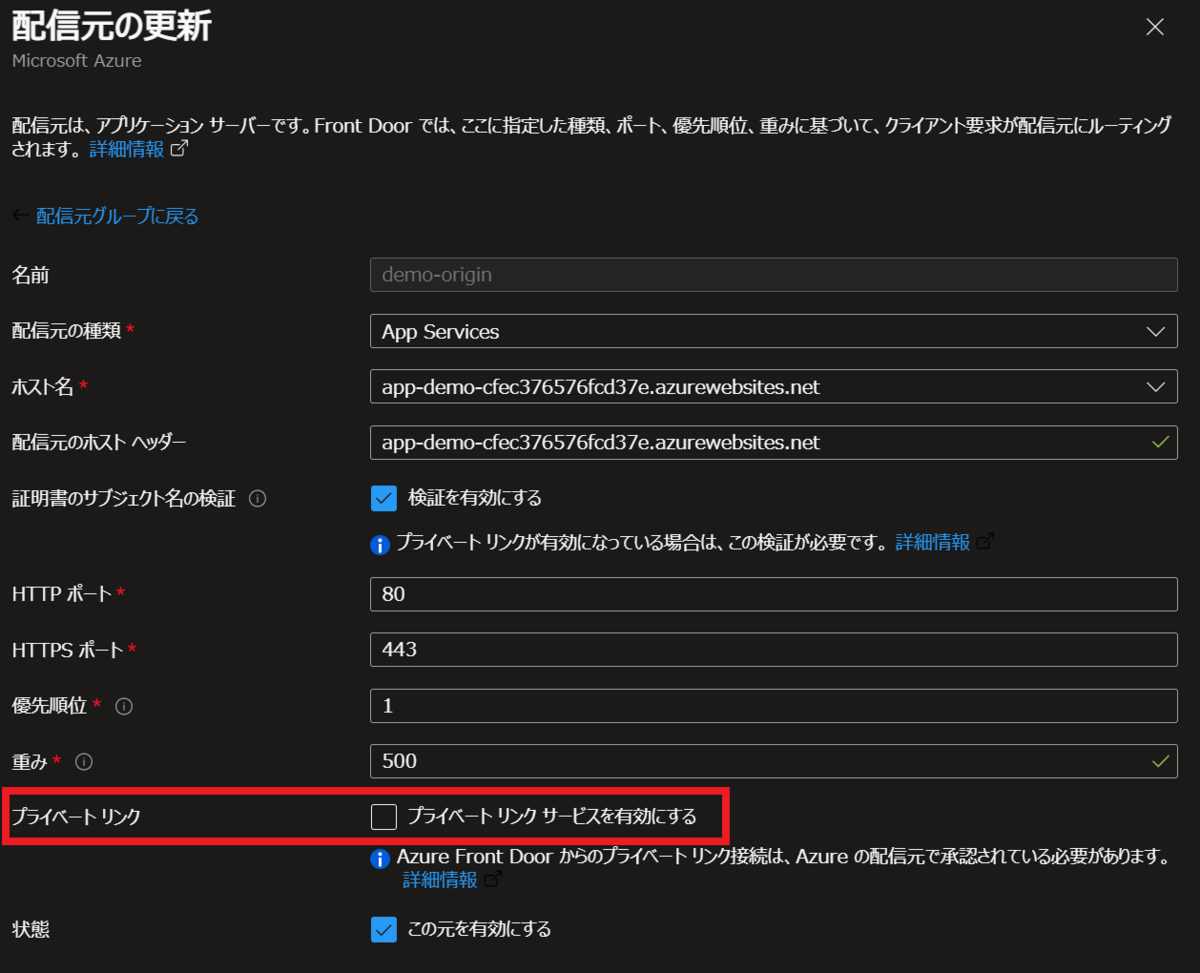

Azure Portal から Azure Front Door 配信元の Private Link を有効化

Terraform で Private Link を構築

では Azure Front Door の Private Link を Terraform で構築していきましょう。とはいっても、以下のように azurerm_cdn_frontdoor_origin リソースに private_link ブロックを追加するだけです。

# 配信元
resource "azurerm_cdn_frontdoor_origin" "demo" {
  name                          = "demo-origin"
  cdn_frontdoor_origin_group_id = azurerm_cdn_frontdoor_origin_group.demo.id

  host_name                      = azurerm_linux_web_app.demo.default_hostname
  origin_host_header             = azurerm_linux_web_app.demo.default_hostname
  certificate_name_check_enabled = true

  # Private Link 用に追加
  private_link {
    private_link_target_id = azurerm_linux_web_app.demo.id
    location               = azurerm_linux_web_app.demo.location
    target_type            = "sites"
    request_message        = "Request access for Private Link Origin CDN Frontdoor"
  }
}

private_link ブロックの引数

private_link ブロック内には以下の引数を設定します。

private_link_target_id (必須)
location (必須)
target_type (任意)
request_message (任意)

private_link_target_id では Private Link を作成するリソース（配信元）を指定しますが、現時点では App Service と Blob Storage、Internal Load Balancer のみ対応しています。

location はプライベートエンドポイントを配置するリージョンを指定します。こちらは配信元の存在するリージョンか、最も近いリージョンを指定するのが推奨されています。

target_type はプライベートエンドポイントからアクセスさせる配信元のサブリソースを選択します。

そして request_message は「プライベートエンドポイント接続要求」をする際のメッセージになります。「プライベートエンドポイント接続要求」については以下で説明します。

プライベートエンドポイント接続要求

前述した通り、Azure Front Door の Private Link ではプライベートエンドポイントがユーザ管理の仮想ネットワークではなく、Microsoft 管理の仮想ネットワークに作成されます。 Azure の仕様として、別テナントのリソースに対してプライベートエンドポイントを作成するためには、別テナント側に対して「プライベートエンドポイント接続要求」を作成して承認してもらう必要があります。

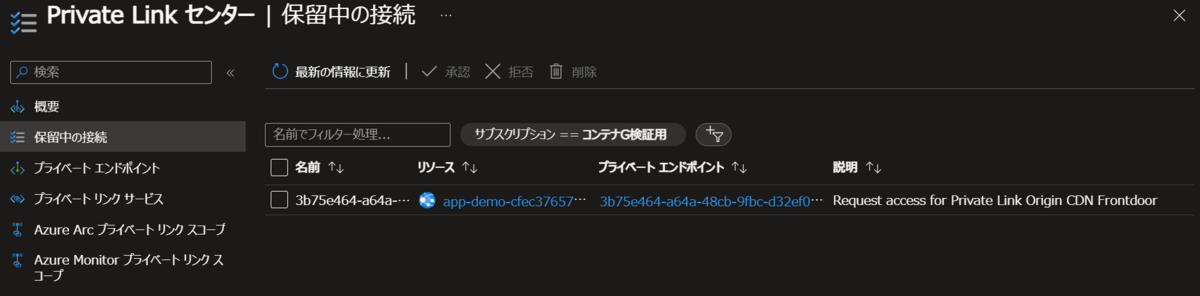

この仕様に従って、Azure Front Door で Private Link を設定すると自動的に「プライベートエンドポイント接続要求」が作成されます。そしてユーザ側で「プライベートエンドポイント接続要求」を承認する必要がありますが、実はここが肝になっていて、残念ながら Terraform で「プライベートエンドポイント接続要求」の承認はできません。 Azure Portal などから [保留中の接続] を参照して、Azure Front Door からの「プライベートエンドポイント接続要求」を手動で承認してください。 承認作業を完了させるまでは Azure Front Door からバックエンドにアクセスできませんので、十分にご注意ください。
