こんにちは！ACS事業部の田中です。
ここ最近、Platform Engineeringの話題を見聞きする機会が増えたように感じます。
それに伴いPlatform Engineeringで構築するIDP（Internal Developer Platform / Portal）の一つとして Backstage の名前を目にする機会も増えてきたのではないでしょうか。
BackstageはCNCFのプロジェクトの１つで、拡張性の高い開発者ポータルのOSSです。
以下のブログにて、Backstageの紹介をさせていただいています。
techblog.ap-com.co.jp
また他にも弊ブログにて話題に取り上げています。 techblog.ap-com.co.jp
さて、本日はそんなBackstageのコア機能のうち Software Template に注目して、概要から導入方法までを簡単に見ていこうと思います。
Backstageにおける Software Templateとは？
BackstageのTemplateは新しいコンポーネントやアプリケーションの開発プロセスを迅速かつ効率的に開始するための枠組みを提供する機能です。
例えば、新しいプログラムを開発する際にCI/CDパイプラインやフレームワーク固有の設定がなされた状態の初期Repositoryがさっと手に入る、そんなことが実現できます。

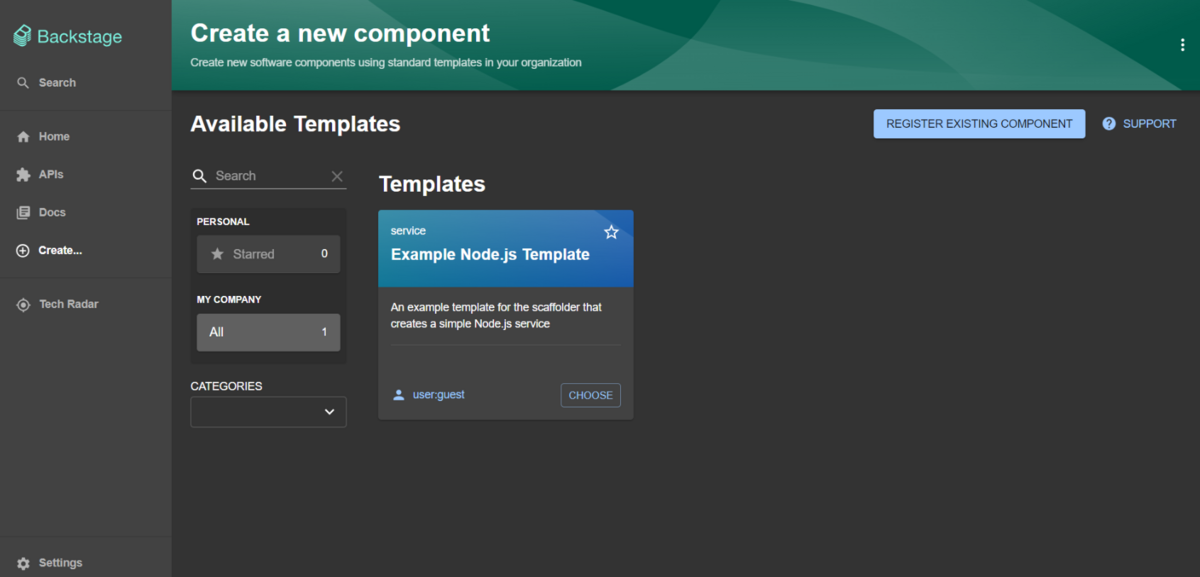

Backstageを起動した直後は、サンプルのテンプレートが一つ登録されています。
Templateは左ペインの Create... または <backstage URL>/create から利用することができます。
サンプルとして登録されているテンプレートでは、GUI上でBackstageで表示する名前とデプロイ先のGitHubを指定することで、指定したGitHub上にNode.jsのRepositoryが作成される流れを体感することができます。
BackstageへのTemplate追加方法
Templateは自分の利用する環境のものを用意してこそ真価を発揮するかと思います。
ここからは Templateの導入方法やTemplateの構造についてみていきたいと思います。
Templateは、Backstageのソフトウェアカタログのうち Template という種類に分類されており、ソフトウェアカタログに登録するTemplateは template.yaml ファイルにて定義されています。
Backstageのソフトウェアカタログ：
The Backstage Software Catalog is a centralized system that keeps track of ownership and metadata for all the software in your ecosystem (services, websites, libraries, data pipelines, etc).
この template.yaml をBackstageに取り込むことでBackstageにて該当のTemplateを使用できるようになります。
Backstageに登録するTemplate情報は主に以下2つの方法で取り込むことが可能です。
template.yamlファイルのパスをapp-config.yamlのcatalog.locationsセクションに記載する<backstage URL>/catalog-importからImportする
ファイルパスを app-config.yaml に記載
<backstage URL>/catalog-importからImportする方法は、GUIの手順に従えばよいので、app-config.yaml に記載する方法について補足します。
app-config.yaml とは、Backstageの設定ファイルです。
以下のように記述することで template.yaml を取り込むことができます。
# app-config.yaml ... (中略) ... catalog: ... (中略) ... rules: - allow: [Component, System, API, Resource, Location] locations: # Local template - type: file target: ../../examples/template/template.yaml rules: - allow: [Template] # Remote template - type: url target: https://github.com/xxx/yyy/blob/main/template.yaml rules: - allow: [Template]
Templateの指定方法は、type: file (ローカルファイルパス) と type: url (リモートファイルパス) の2種類があります。
type: local はローカルファイルからコンテンツを取り込むためのものであり、ローカルの開発やテスト、サンプルとしてのみ利用するべきものとされ、本番利用は推奨されていません。
したがって、type: url がTempalteを Static routeから取得する際の推奨される指定方法です。
同じ metadata.name を持つファイルが複数存在する場合は、1つのファイルのみが処理され残りはスキップされます。
template.yaml と template構造
BackstageへのTemplate追加方法をみたところで、実際のTemplateの構造がどうなっているか気になってきたのではないでしょうか。
ここでは、T3 Stack を採用したアプリケーションをTemplateとして登録する例でtempalte.yaml と template構造についてみていきたいと思います。
Templateでは、サンプル同様指定したGitHub上に所定のデータ（以下でいうskeleton/配下）を含むRepositoryを作成します。
Templateは独立したRepositoryやフォルダを一つの単位としており、以下の形式を基本とします。
template.yaml: ソフトウェアカタログに登録するTemplateの定義ファイル Backstageで取り込む際に指定するskeleton/: Templateを利用した際に実際に展開される部分（任意の名前）skeleton/catalog-info.yaml: Templateを利用して作成されたカタログがどのようにBackstage上に登録されるかを定義するエンティティファイル
. ├── (README.md) ├── skeleton │ ├── catalog-info.yaml │ ├── prisma │ ├── public │ ├── src │ └── ... (その他のファイル) ... └── template.yaml
それぞれ中身を見ていきましょう。
template.yaml
template.yaml にはTemplateのパラメータやカタログ作成時のふるまいを指定します。
template.yaml は 大きく、medadata と specs から構成されるます。Kind: Template
apiVersion: scaffolder.backstage.io/v1beta3 kind: Template # Template自身のメタデータ、登録情報 metadata: name: create-t3-stack-template title: Create T3 Stack Template description: Create a new website project tags: # オプション、タグ検索用 - react - cra - t3stack spec: owner: user:guest # テンプレートの所有者情報 # テンプレートをフィルタリングするためのコンポーネントタイプ type: website # テンプレート変数 parameters: - title: Provide some simple information required: - component_id - owner properties: component_id: title: Name type: string description: Unique name of the component ui:field: EntityNamePicker description: title: Description type: string description: Help others understand what this website is for. owner: title: Owner type: string description: Owner of the component ui:field: OwnerPicker ui:options: allowedKinds: - Group - title: Choose a location required: - repoUrl properties: repoUrl: title: Repository Location type: string ui:field: RepoUrlPicker ui:options: allowedHosts: - github.com # カタログ作成アクション steps: - id: template name: Fetch Skeleton + Template action: fetch:template input: url: ./skeleton copyWithoutRender: - .github/workflows/* values: component_id: ${{ parameters.component_id }} description: ${{ parameters.description }} destination: ${{ parameters.repoUrl | parseRepoUrl }} owner: ${{ parameters.owner }} - id: publish name: Publish action: publish:github input: allowedHosts: - github.com description: This is ${{ parameters.component_id }} repoUrl: ${{ parameters.repoUrl }} - id: register name: Register action: catalog:register input: repoContentsUrl: ${{ steps.publish.output.repoContentsUrl }} catalogInfoPath: "/catalog-info.yaml" # カタログ作成後の出力 output: links: - title: Repository url: ${{ steps.publish.output.remoteUrl }} - title: Open in catalog icon: catalog entityRef: ${{ steps.register.output.entityRef }}
以下、それぞれについて補足を記載します。
spec.type- テンプレートをフィルタリングするためのコンポーネントタイプであり、Catalog画面の左ペイン、Typeにて選択ができる
- 必須で設定する必要があるが、任意の値を設定可能
- templateによって作成される
Componentのspec.typeとの一致が望ましい - 起動直後、
spec.typeがwebsite、service、それ以外で各Component詳細を表示した際のタブ情報が異なっている
spec.parameter- テンプレート変数であり、UIからカタログを作成する際に入力する項目
titleセクションごとが入力フォームのステップとなる- 上記であれば、STEP1: 名前やオーナー情報などの情報入力、STEP2: デプロイ先情報の入力
- parameters yamlは react-jsonschema-form に基づいて定義されている
ui:*の部分で、既存のJsonSchemaにマージする、uiSchema を定義しているui:optionsについては ui:options Examples 参照
XxxPicker: Backstage上に保存されているエンティティ情報を利用したい場合に使用するui:field: EntityPicker: カタログエンティティのリストを表示ui:field: OwnedEntityPicker: 所有しているエンティティのみ表示ui:field: RepoUrlPicker: ユーザーが新しいリポジトリの名前と場所を選択できるようにするallowedHostsを使ってリポジトリの url 出力値を決定する、app-config.yamlのintegrationで規定されている対象であればよい
ui:field: OwnerPicker: カタログ上に登録されている User や Group を選択できるようにするspec
spec/stepカタログ作成時のアクションを定義する
最初にワークスペースと呼ばれる一時ディレクトリを作成し、そこでファイルのダウンロード、生成、更新、外部システムへのプッシュを実行していく
各アクションは以下のフォーマットに沿って定義する
- id: fetch-base # A unique id for the step name: Fetch Base # A title displayed in the frontend if: ${{ parameters.name }} # Optional condition, skip the step if not truthy each: ${{ parameters.iterable }} # Optional iterable, run the same step multiple times action: fetch:template # An action to call input: # Input that is passed as arguments to the action handler url: ./template values: name: ${{ parameters.name }}どのような action が定義できるかは、
<backstage URL>/create/actionsにてリストを確認することができる
-
${{ }}とくくることで、変数を利用できる（型情報は保持される）- UIから入力したパラメータは、
template.yaml内、コード内どちらでも利用できるtemplate.yaml内:${{ parameters.xxx }}を利用する- Templateとして展開するコード内:
${{ values.xxx }}をコード内で利用する +fetch:template内で values として参照させる
skeleton/catalog-info.yaml
Templateを利用して作成されたカタログがどのようにBackstage上に登録されるかを定義するエンティティファイルです。
kind については作成する種別によって変化します。
metadata については Common to All Kinds: The Metadataをください。
apiVersion: backstage.io/v1alpha1 kind: Component metadata: name: ${{values.component_id | dump}} {%- if values.description %} description: ${{values.description | dump}} {%- endif %} annotations: github.com/project-slug: ${{values.destination.owner + "/" + values.destination.repo}} backstage.io/techdocs-ref: dir:. spec: type: website lifecycle: experimental owner: ${{values.owner | dump}}
終わりに
いかがでしょうか？
本ブログではBackstageのSoftware Template機能について、概要から導入方法までを簡単にご紹介させていただきました。
公式ドキュメントを読む、実際にTemplate機能を導入していく際に理解の一助となれば幸いです。
