はじめに

こんにちは、ACS事業部の吉川です。

Azure Kubernetes Service(AKS)でIngressを使いたいとき、皆さんはどんなIngress Controllerをお使いでしょうか？
Ingress NGINX Controller ？Application Gateway Ingress Controller？それとも、Istio？

昨年の11月に、AKSのIngressとして利用できる Application routing add-on がGAしましたので、本記事でご紹介します。

azure.microsoft.com

Application routing add-onってどんなもの？

上記の更新情報ページに App routing offers a supported and managed ingress controller powered by the ingress-nginx project. とあるように、従来手動でインストールしていたIngress NGINX Controllerの代替と考えればよさそうです。Ingress Controllerの実態としてはNGINXのPodが稼働します。
また、AKSのアドオンとして提供されるということでAzureのサービスとの統合もアピールされています。具体的には

Key Vaultからの証明書読み込み
Azure DNSへの自動レコード登録

といった機能が利用できます。

インストール方法

Application routing add-onのインストール方法は以下のドキュメントにて公開されています。

learn.microsoft.com

現状ではAzureポータルからインストールすることはできず、Azure CLIでオプション指定することでインストールできます。
新規でAKSクラスターを作成する場合は、az aks create コマンドに --enable-app-routing オプションを指定することで最初からアドオンがインストールされた状態でクラスターを作成できます。
既存のAKSクラスターにインストールする際は以下のコマンドでインストールできます。

az aks approuting enable -g <リソースグループ名> -n <AKSクラスター名>

インストールするとAKSクラスター上にリソースが作成されます。
app-routing-system 名前空間上にNGINXのDeploymentやServiceといったリソースが作成され、

kubectl get all -n app-routing-system

NAME                         READY   STATUS    RESTARTS   AGE
pod/nginx-674ff56578-9zrmk   1/1     Running   0          2m14s
pod/nginx-674ff56578-kvk8j   1/1     Running   0          2m55s

NAME            TYPE           CLUSTER-IP   EXTERNAL-IP   PORT(S)                                      AGE
service/nginx   LoadBalancer   10.0.83.14   20.27.4.82    80:30152/TCP,443:30936/TCP,10254:31529/TCP   3h17m

NAME                    READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/nginx   2/2     2            2           3h17m

NAME                               DESIRED   CURRENT   READY   AGE
replicaset.apps/nginx-674ff56578   2         2         2       3h17m

NAME                                        REFERENCE          TARGETS   MINPODS   MAXPODS   REPLICAS   AGE
horizontalpodautoscaler.autoscaling/nginx   Deployment/nginx   0%/80%    2         100       2          3h17m

IngressClassリソースも作成されます。

kubectl get ingressclass

NAME                                 CONTROLLER                                 PARAMETERS   AGE
webapprouting.kubernetes.azure.com   webapprouting.kubernetes.azure.com/nginx   <none>       3h18m

これで、以下のようなYAMLを使ってIngressリソースをデプロイ可能です。spec.ingressClassName に webapprouting.kubernetes.azure.com を指定するのがポイントです。

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: aks-helloworld
spec:
  ingressClassName: webapprouting.kubernetes.azure.com
  rules:
  - http:
      paths:
      - backend:
          service:
            name: aks-helloworld
            port:
              number: 80
        path: /
        pathType: Prefix

Key Vaultとの統合

KubernetesでIngressを利用する主な目的として、TLSの終端 があると思います。OSSのIngress NGINX Controllerであれば証明書と秘密鍵をKubernetesのSecretオブジェクトに格納して利用しますが、Application routing add-onではKey Vaultに格納した証明書を参照可能です。

learn.microsoft.com

以下のようにコマンドを実行することで、Key Vaultとの統合を有効化できます。

# Key VaultのリソースIDを取得
KEYVAULTID=$(az keyvault show --name <Key Vaultリソース名> --query "id" --output tsv)

# Application routing add-onのKey Vault統合を有効化
az aks approuting update -g <AKSリソースグループ名> -n <AKSクラスター名> --enable-kv --attach-kv ${KEYVAULTID}

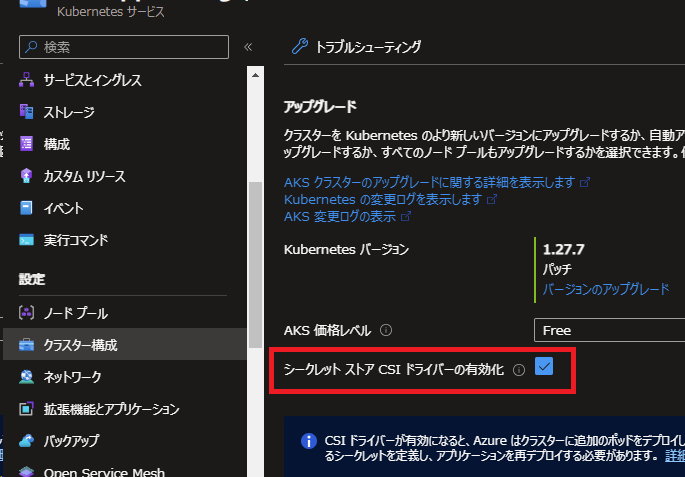

--enable-kv オプションで Secrets Store CSI Driverが有効化され、

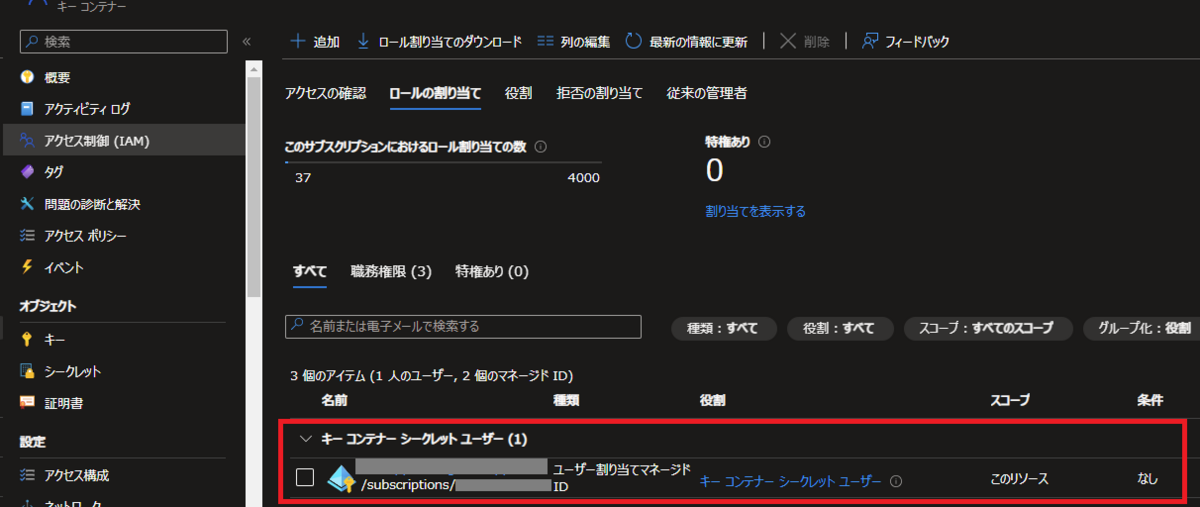

--attach-kv オプションでKey Vaultに対し必要なIAMの割り当てが行われます。

あとはIngressのマニフェストにいくつか記述を足すだけで、Key Vault内の証明書を利用できます。

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: aks-helloworld
  annotations:
    kubernetes.azure.com/tls-cert-keyvault-uri: <Key Vault内の証明書のURI>
spec:
  ingressClassName: webapprouting.kubernetes.azure.com
  rules:
  - host: approute.example.com
    http:
      paths:
      - backend:
          service:
            name: aks-helloworld
            port:
              number: 80
        path: /
        pathType: Prefix
  tls:
  - hosts:
    - approute.example.com
    secretName: keyvault-aks-helloworld    # ここで指定する secretNameの値は、"keyvault-" + Ingressリソースの名前(本例では「aks-helloworld」)とする必要がある

「Key Vault内の証明書のURI」は、Key Vaultの証明書リソースのIDから 末尾のIDを削除したもの を設定します。以下コマンドで取得可能です。

dirname `az keyvault certificate show --vault-name <Key Vault名> -n <証明書名> --query "id" --output tsv`

このマニフェストをデプロイすると、Key Vault内の証明書からKubernetesのSecretオブジェクトが生成されます。

kubectl get secret

NAME                      TYPE                DATA   AGE
keyvault-aks-helloworld   kubernetes.io/tls   2      26m

Secretと同名のDeploymentが作られていることも確認できます。

kubectl get deployment,pod

NAME                                      READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/aks-helloworld            1/1     1            1           3h44m
deployment.apps/keyvault-aks-helloworld   1/1     1            1           42m

NAME                                         READY   STATUS    RESTARTS   AGE
pod/aks-helloworld-688dbc9b4f-6hqzr          1/1     Running   0          3h44m
pod/keyvault-aks-helloworld-6ff9dd66-ht4cx   1/1     Running   0          42m

これはSecret Store CSI Driverの「PodからVolumeとしてKey Vaultをマウントした際にSecretオブジェクトを作成する」という仕様のため、Secretオブジェクトを作成するためだけのPodが起動するようです。コンテナイメージは以下のPause用のイメージが使われており、消費されるリソース量としては無視できるレベルでしょう。

kubectl get pod keyvault-aks-helloworld-6ff9dd66-ht4cx -o jsonpath="{.spec.containers[*].image}"

mcr.microsoft.com/oss/kubernetes/pause:3.6-hotfix.20220114

Secret Store CSI Driverを利用する際の複雑な設定が簡略化されており、シンプルな設定でとても使いやすいです！

証明書の更新を自動的に反映する

Secret Store CSI Driverのデフォルトの挙動としては、Key Vault内の証明書が更新されたとしてもIngressには反映されません。
Key Vault内の証明書更新をトリガーとして自動で更新させたい場合は、Secret Store CSI Driverの 自動ローテーション 機能を有効化しましょう。

learn.microsoft.com

az aks addon update -g <AKSリソースグループ名> -n <AKSクラスター名> -a azure-keyvault-secrets-provider --enable-secret-rotation

Ingressリソースを作った後に上記の --enable-secret-rotation を実行した場合は、Ingressリソースを一度削除し再作成しないと有効にならないかもしれません。自動反映を利用する場合はIngressリソースを作成する前に上記コマンドを実行しておくとよいでしょう。
デフォルト設定では2分ごとにKey Vault内の証明書の更新をチェックし、更新されていればKubernetesのSecretの中身を更新してくれます。

Azure DNSの自動登録

もう1つの目玉機能がAzure DNSの自動登録です。パブリックなAzure DNS、プライベートなAzure Private DNSの両方に対応しています。この登録機能は、OSSの external-dns によるものです。

learn.microsoft.com

今回はAzure Private DNSで試してみます。

プライベートDNSゾーンを、以下のコマンドでApplication routing add-onとリンクさせます。

# プライベートDNSゾーンのリソースIDを取得
ZONEID=$(az network private-dns zone show -g <DNSゾーンリソースグループ名> -n <DNSゾーン名> --query "id" --output tsv)

# Application routing add-onにDNSゾーンをリンクさせる
az aks approuting zone add -g <AKSリソースグループ名> -n <AKSクラスター名> --ids=${ZONEID} --attach-zones

完了すると、DNSゾーンのIAMにAKSが利用するマネージドIDが追加されます。

が、プライベートDNSの場合はこのままだと機能しません。。。

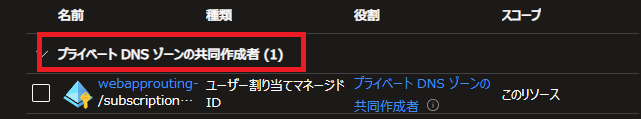

AzureのDNSサービスはパブリックとプライベートで別扱いになっているようで、必要なIAMロールも別です。Application routing add-onによって自動で追加されるIAMロールはパブリック用のもので、これをプライベート用のものに変更してあげる必要があります。バグっぽい気がするのでそのうち修正されるとは思いますが、現状は手でIAMロールを修正してあげましょう。プライベート DNS ゾーンの共同作成者 が必要です。

設定が完了して暫く待つと、DNSレコードが登録されたことが確認できるはずです。デフォルトの設定では3分おきに変更をチェックしてDNSゾーンに反映してくれます。

うまく動いていないときは、app-routing-system 名前空間内に external-dns のPodが作られているので、このPodのログを見るといいでしょう。

おわりに

Ingressの導入が簡単にできる Application routing add-on の紹介でした。
これまでもOSSを組み合わせて同様のことは実現できましたが、Microsoftからコマンドひとつで導入できる形で提供されている のがポイントだと思います。以下のドキュメントでも、AKS でのイングレスには、アプリケーションルーティングアドオンをお勧めします。 と記載されており、AKSでのIngressの第一選択肢としてよさそうです。

learn.microsoft.com

これからは標準でApplication routing add-on、Gateway APIを含めた高度な設定が必要な場合は Application Gateway for Containers という形になっていくと想像します。Application Gateway for Containersはまだプレビュー中のサービスですが、従来のApplication Gateway Ingress Controller を置き換える有用な選択肢になるサービスです。以下記事にて紹介していますので、併せて参照ください。
