はじめに
こんにちは、エーピーコミュニケーションズ iTOC事業部BzD部0-WANの柳田です。
NetBoxというツールをご存じでしょうか？ネットワーク機器やデータセンターの情報を一元管理できるOSS(オープンソースソフトウェア)であり、誰でもGithubからダウンロードして構築することが出来ます。
今回はNetBoxをECS上に構築する方法を紹介します。

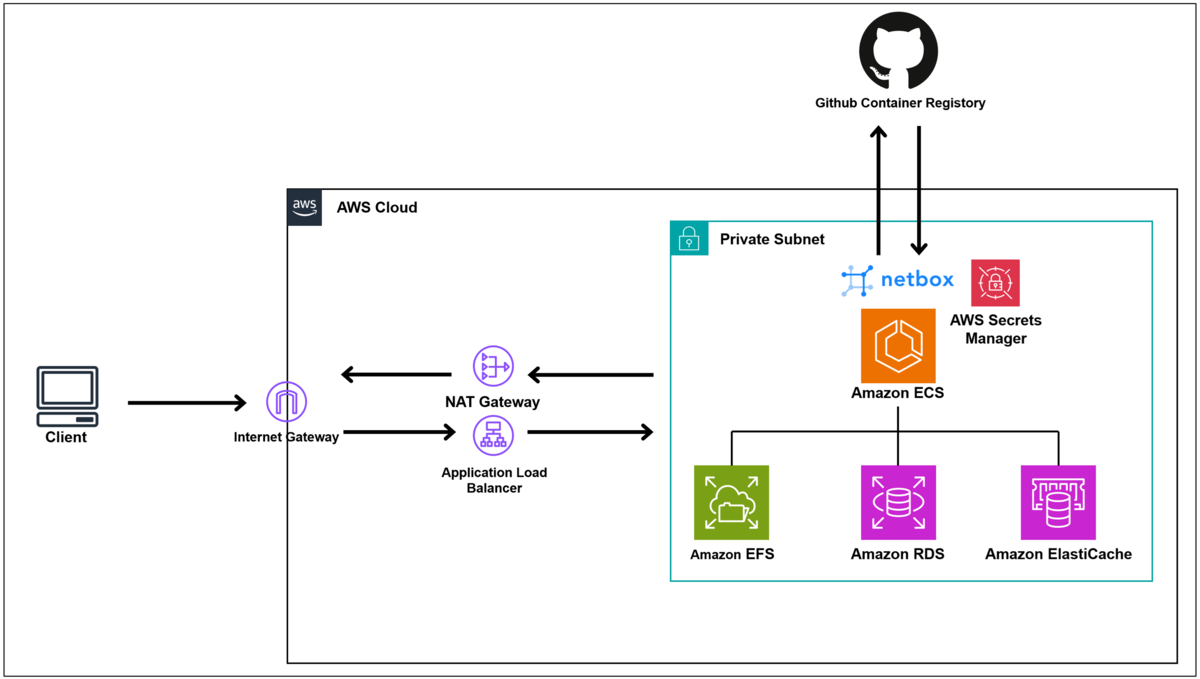

構成図
ECS(Fargate)にNetboxを構築し、ファイルシステムにEFS、データベースにRDS(PostgreSQL)、キャッシュサーバにElastiCache(Redis)、認証情報管理としてSecret Manager、またコンテナイメージはGithub Container Registoryからイメージを取得します。
前提
以下のリソースは作成済とします。
VPC
Public Subnet
Private Subnet
Internet Gateway
NAT Gateway
Application Load Balancer
Security Group
RDS

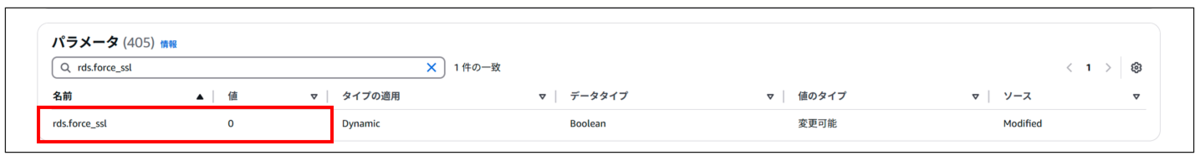

RDSの構築を行う前に「Aurora and RDS > パラメータグループ」からカスタムパラメータグループを作成し、「rds.force_ssl」の値を0に変更します。
デフォルトでこのオプションは1に設定されており、SSL接続を強制する動作となります。この状態でNetBoxを起動するとエラーが発生します。
エラーの原因としては、NetBoxコンテナがルートユーザ以外で起動するため証明書が格納されている/rootディレクトリにアクセスできないことが考えられます。
値を0に設定することでSSL接続が強制されずエラーを回避することができます。
RDSを以下の要件で構築します。
エンジンタイプ：PostgreSQL
エンジンバージョン：PostgreSQL 16.3-R3
デプロイオプション：シングル AZ DB インスタンスデプロイ

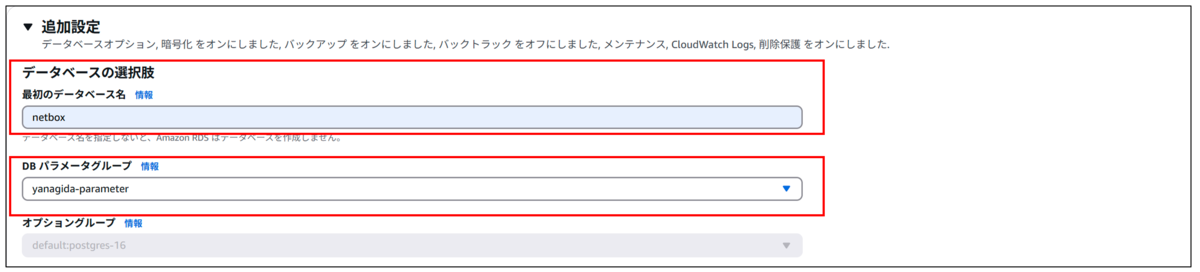

追加設定として「最初のデータベース名」をnetboxに設定し、先ほど作成したカスタムパラメータグループを設定します。
ElastiCache
NetBoxではキャッシュ用とジョブ用の2つのRedisコンテナが起動します。今回は、ElastiCacheを用いてキャッシュサーバを２つ起動させます。
エンジンバージョン：7.1
ノードのタイプ：cache.t3.micro
レプリケーション数：2
アクセスコントロール：認証デフォルトユーザーアクセス
注意点としてデプロイオプションを「独自のキャッシュを設計」、クラスターモードを「無効」にします。
クラスターモードが有効だとNetBoxで使用される一部のコマンドがサポートされておらずエラーが出てしまいます。
EFS

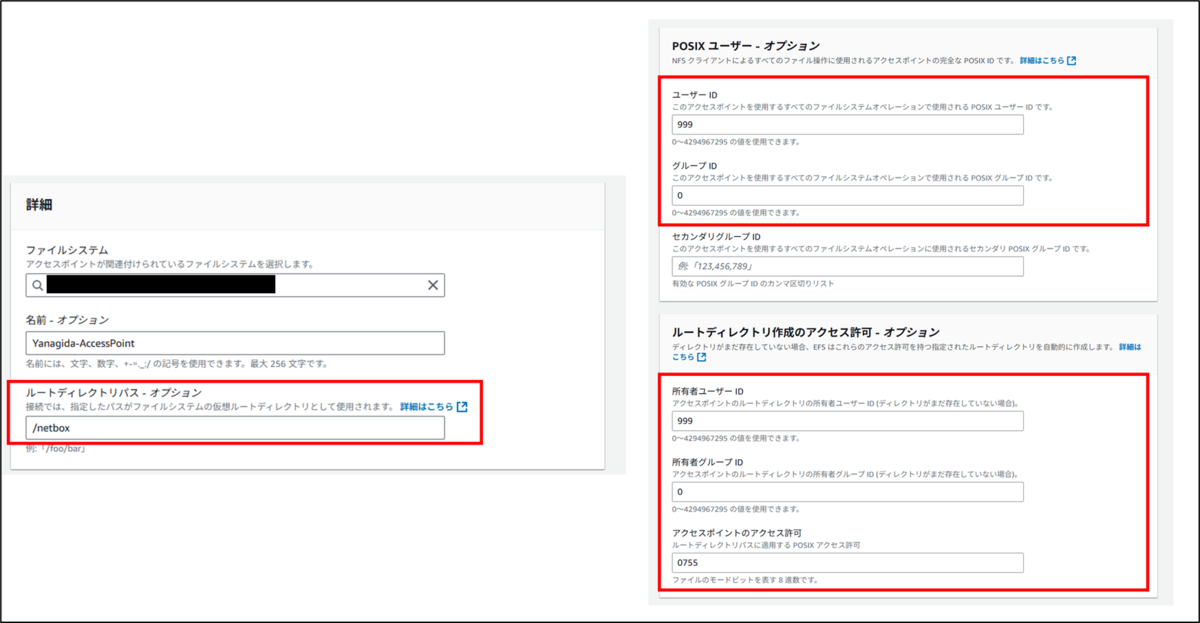

「EFS > ファイルシステム」からファイルシステムを推奨設定で作成した後、「EFS > アクセスポイント」からアクセスポイントを作成します。
ルートディレクトリのパスを/netboxで設定し、POSIXユーザーおよびルートディレクトリに適用させるUID:GIDを任意の値で指定します。
「アクセスポイントのアクセス許可」の設定では作成したルートディレクトリの権限を設定することができます。今回は所有者だけ書き込みができるように0755で設定します。

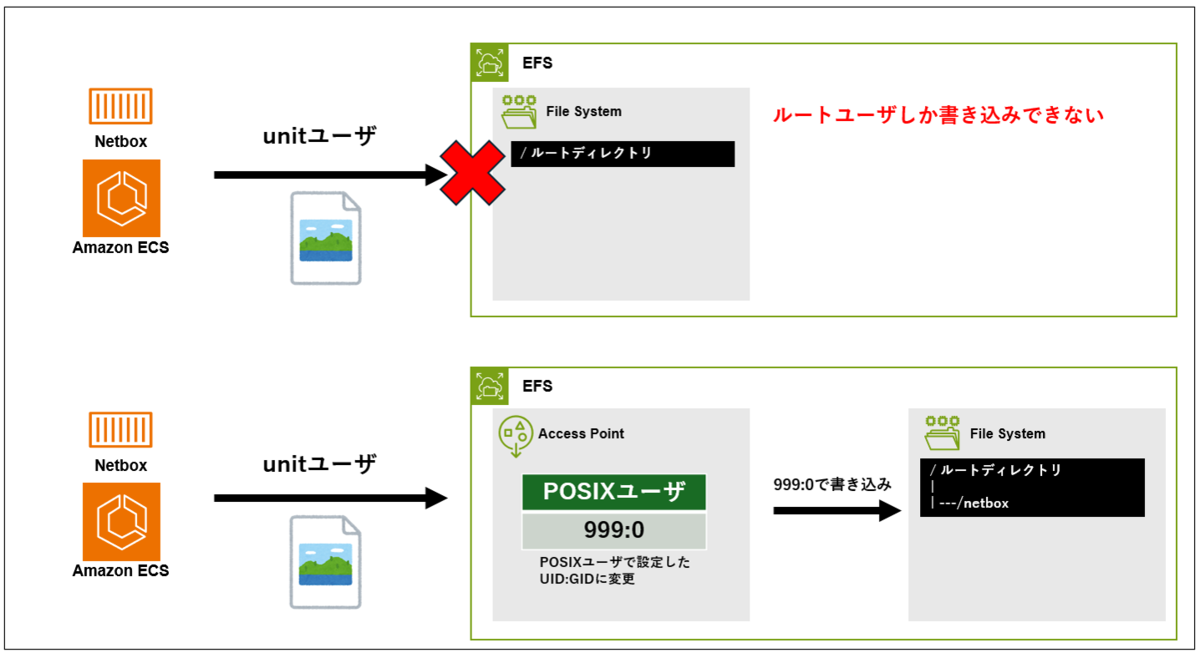

EFSはアクセスポイント無しだとルートユーザでしか書き込みができません。NetBoxが動作しているコンテナはunitユーザで実行されるため、権限エラーとなってしまいます。
上記で設定したアクセスポイントを経由することでPOSIXユーザで設定したUID:GIDでアクセスするようになり、設定したルートディレクトリのパスに書き込まれます。
Secret Manager
ユーザ名やパスワード情報などのシークレット情報をSecret Managerに格納します。
ECS

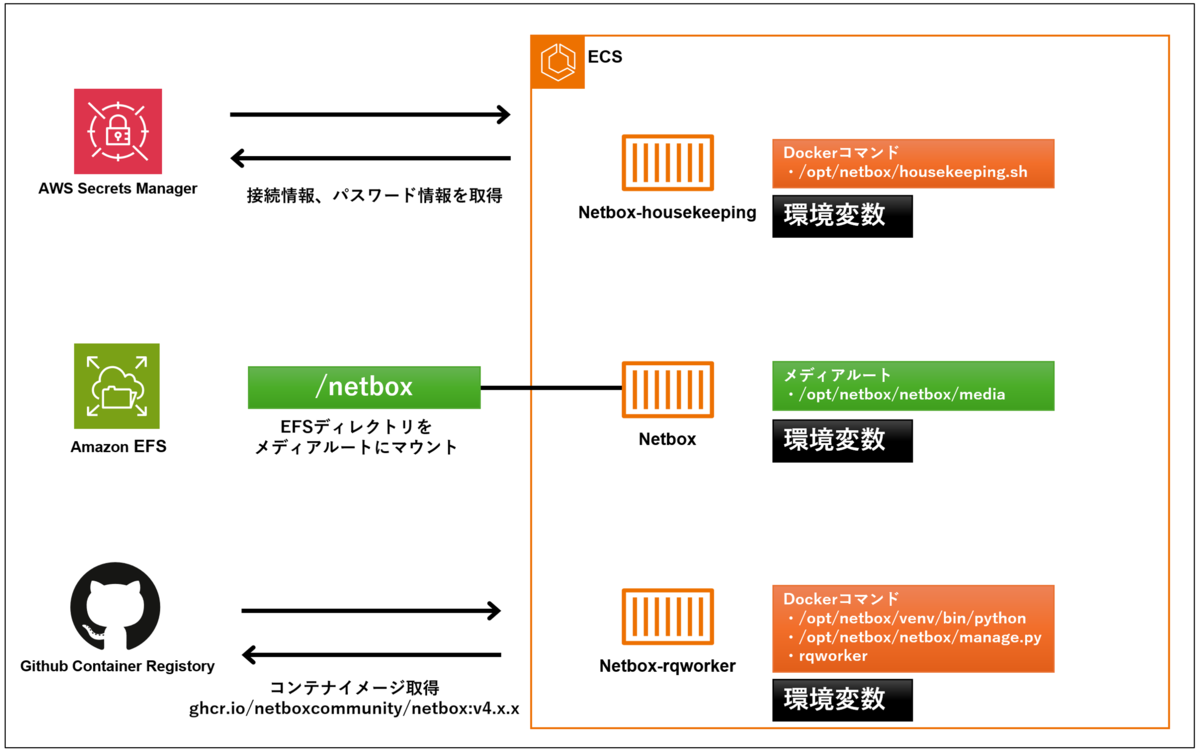

「ECS > タスク定義」から以下の図となるようにタスク定義を作成します。

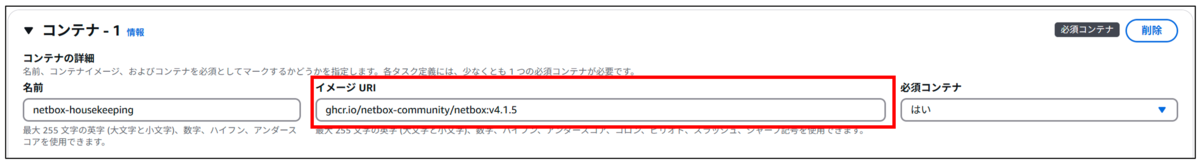

使用するコンテナイメージのURLを入力します
netbox.envに記載されている環境変数を３つのコンテナに設定します。設定する環境変数と値は以下の通りです。
一部の環境変数にはSecret Managerに保存したARNと対応するキー名を設定します。

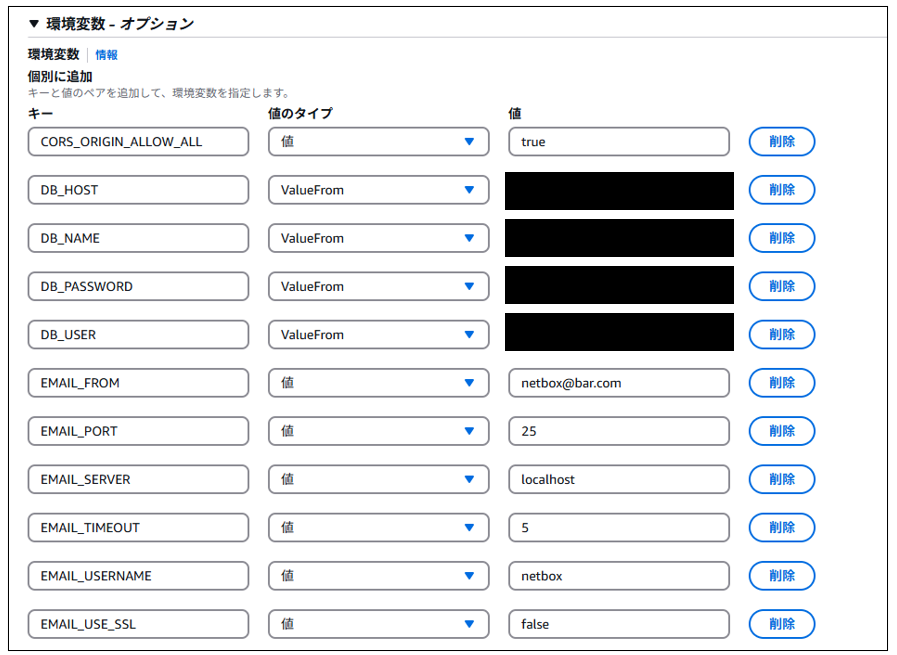

実際の入力では以下のように設定します。
一部のコンテナにDockerコマンドを設定します。

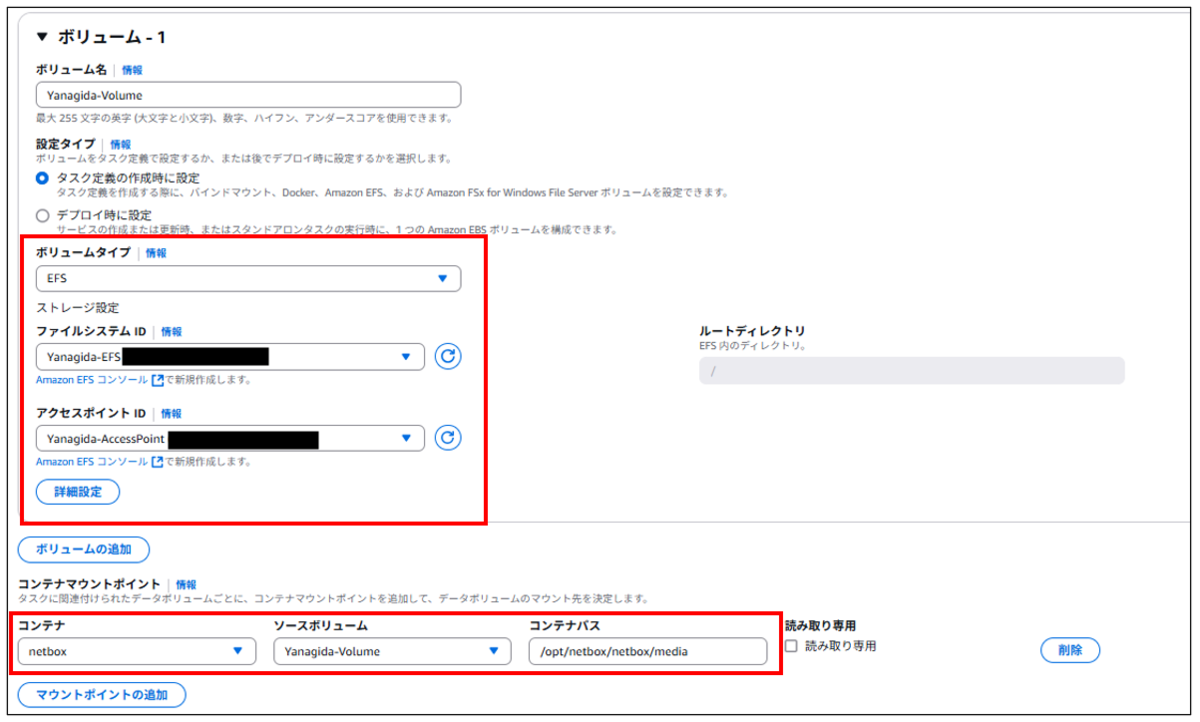

ボリュームの設定ではEFSで作成したファイルシステム、アクセスポイントを指定し、NetBoxコンテナのメディアルートにマウントします。
タスク定義作成後にクラスターとサービスを作成します。NetBoxを起動させ、ALB経由でアクセスします。

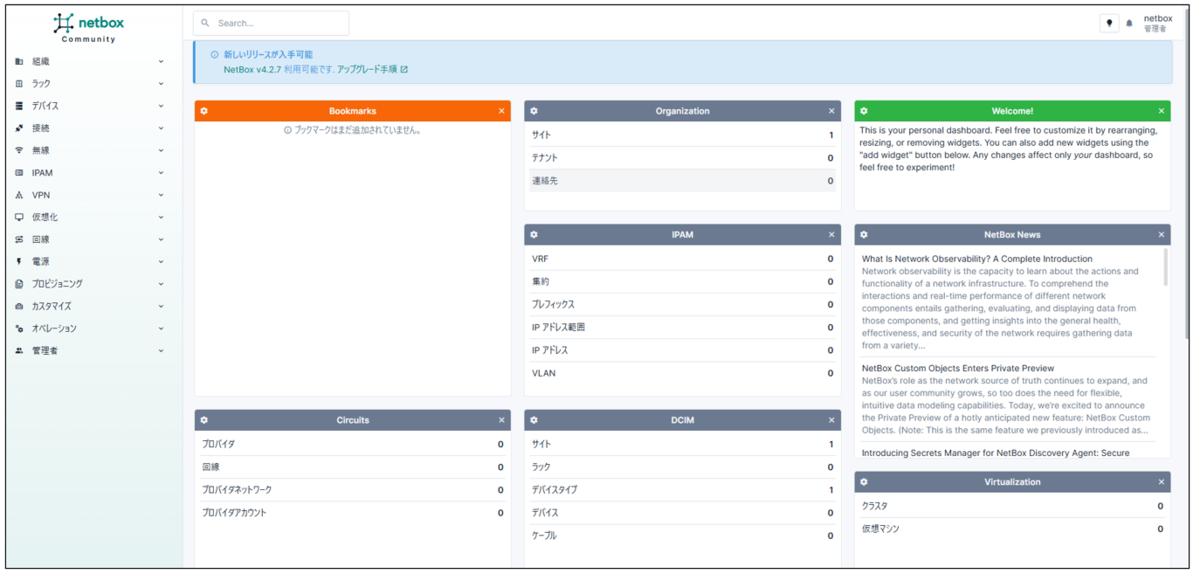

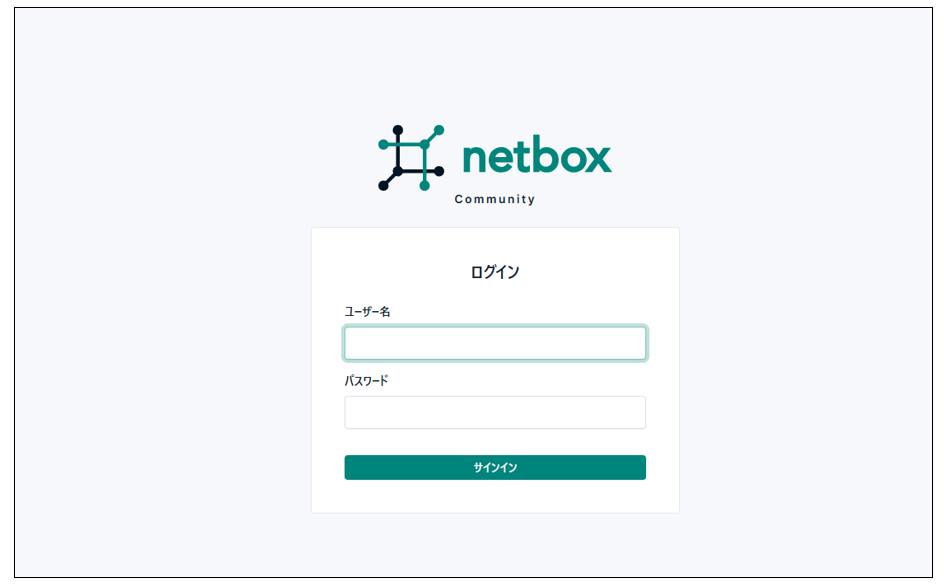

作成したスーパーユーザのユーザ名とパスワードでログインできれば完了です。
参考記事
まとめ
今回はECSを利用してNetBoxを構築する方法を紹介しました。複数のAWSサービスを利用し、連携させる必要があるため設定ミスで多くのエラーが発生してしまいましたが、各サービスの細かい仕様を知る良い機会になりました。
