【AWS】様々な方法でマネジメントコンソールからEC2インスタンスへ接続する

はじめに

こんにちは、クラウド事業部の菅です。

みなさんはどのような方法でEC2インスタンスへ接続していますか？
AWSでは、EC2インスタンスへ接続するために様々な方法が用意されています。

なかでもマネジメントコンソールからEC2インスタンスへ接続する方法では、パブリックネットワークを作成することなく接続できます。
そこで、今回はいくつかの方法でマネジメントコンソールからEC2インスタンスへ接続してみたいと思います。

接続方法

マネジメントコンソールからEC2インスタンスへ接続する方法は複数ありますが、今回は以下の方法で接続します。
また、パブリックIPアドレスを使用しない方法のみを対象とします。

EC2 Instance Connect
Session Manager
Fleet Manager

docs.aws.amazon.com

EC2 Instance Connect

EC2 Instance Connectによる接続を行います。

docs.aws.amazon.com

EC2 Instance Connectによる接続方法は、以下の2通りあります。

EC2 Instance Connectを使用する
EC2 Instance Connect エンドポイントを使用して接続する

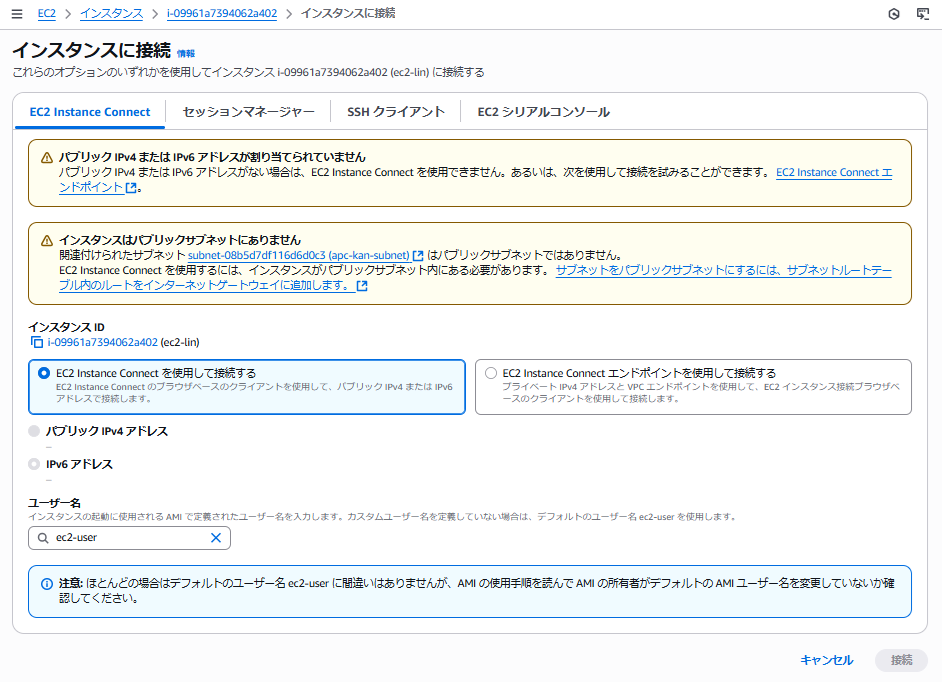

画像の通り「EC2 Instance Connectを使用する」ではパブリックIPアドレスが必要となります。
今回はパブリックIPアドレスを必要としない「EC2 Instance Connect エンドポイントを使用して接続する」で接続します。

また、コンソールを使用した接続はLinuxのみ対応しているため、Linuxインスタンスに対してのみ接続を行います。

準備

「EC2 Instance Connect エンドポイントを使用して接続する」とあるように、接続には Instance Connect エンドポイントが必要です。
また、EC2インスタンスのセキュリティグループで Instance Connect エンドポイントからのSSH接続を許可する必要があります。
一方、EC2インスタンスには、権限や接続ユーザの作成は必要ありません。

必要なリソースをCloudFormationで作成します。

AWSTemplateFormatVersion: 2010-09-09

Parameters:
  VpcId:
    Type: AWS::EC2::VPC::Id
  SubnetId:
    Type: AWS::EC2::Subnet::Id
  AllowCidr:
    Type: String
    AllowedPattern: ^((2(5[0-5]|[0-4][0-9])|1?[1-9]?[0-9])\.){3}(2(5[0-5]|[0-4][0-9])|1?[1-9]?[0-9])/(3[0-2]|[1-2]?[0-9])$
  LatestAmiIdLin:
    Type: AWS::SSM::Parameter::Value
    Default: /aws/service/ami-amazon-linux-latest/al2023-ami-kernel-default-x86_64

Resources:
  SecurityGroupEC2Lin:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupName: security-group-ec2-lin
      GroupDescription: SecurityGroup EC2 (Linux)
      VpcId:
        Ref: VpcId
      Tags:
        - Key: Name
          Value: sg-ec2-lin
  SecurityGroupIngressEC2Lin:
    Type: AWS::EC2::SecurityGroupIngress
    Properties:
      GroupId:
        Ref: SecurityGroupEC2Lin
      IpProtocol: TCP
      FromPort: 22
      ToPort: 22
      CidrIp:
        Ref: AllowCidr
  SecurityGroupVpce:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupName: security-group-vpce
      GroupDescription: VPC Endpoint
      VpcId:
        Ref: VpcId
      Tags:
        - Key: Name
          Value: sg-vpce
  InstanceConnectEndpoint:
    Type: AWS::EC2::InstanceConnectEndpoint
    Properties:
      PreserveClientIp: False
      SecurityGroupIds:
        - Ref: SecurityGroupEC2Lin
      SubnetId:
        Ref: SubnetId
      Tags:
        - Key: Name
          Value: instance-connect
  EC2Lin:
    Type: AWS::EC2::Instance
    Properties:
      ImageId:
        Ref: LatestAmiIdLin
      InstanceType: t3.micro
      BlockDeviceMappings:
        - DeviceName: /dev/xvda
          Ebs:
            VolumeType: gp3
            VolumeSize: 10
      NetworkInterfaces:
        - DeviceIndex: '0'
          GroupSet:
            - Ref: SecurityGroupEC2Lin
          SubnetId:
            Ref: SubnetId
      Tags:
        - Key: Name
          Value: ec2-lin

AWS::EC2::InstanceConnectEndpoint の PreserveClientIp は、接続元IPアドレスの保持に関する設定です。
PreserveClientIp の設定により、EC2インスタンスのセキュリティグループで許可する値が異なります。

PreserveClientIp	説明	セキュリティグループルールで許可する値
true	接続元のIPアドレスが保持される	接続元のIPアドレス
false	接続元のIPアドレスが保持されない	InstanceConnectEndpoint の以下どちらかの値プライベートIPアドレスセキュリティグループID

テンプレートには含めていませんが、EC2 Instance Connectで接続するためには操作を行うユーザに権限を付与する必要があります。
付与する権限については、以下をご参照ください。

docs.aws.amazon.com

接続

実際に接続してみます。

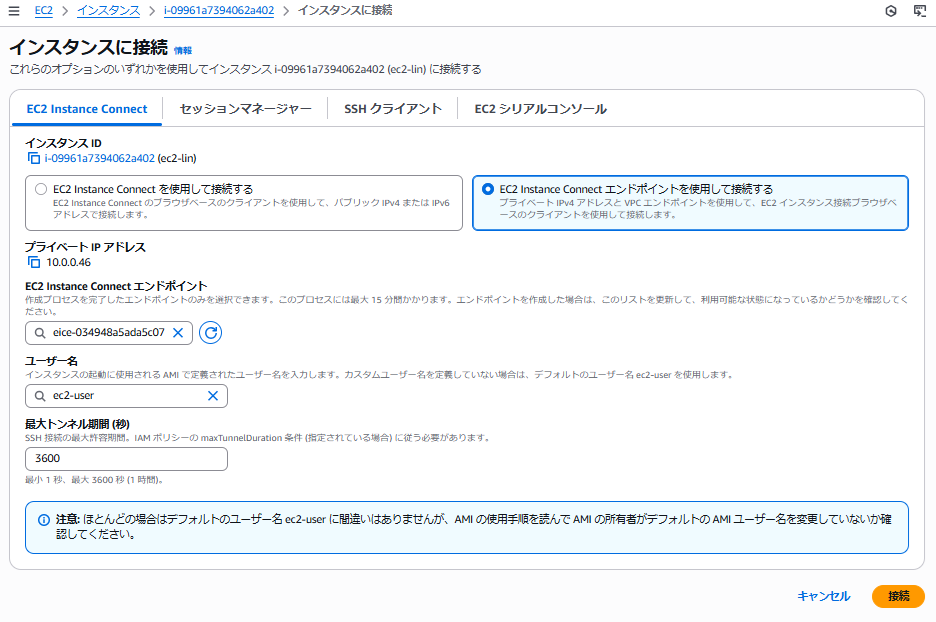

接続は対象のEC2インスタンス選択後、接続 > EC2 Instance Connect から行います。

※接続を押下

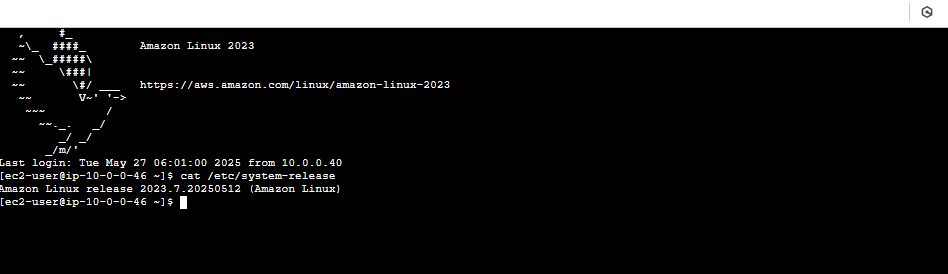

EC2インスタンスに接続できました！

Last Loginに表示されている通り、Instance Connect エンドポイントのプライベートIPアドレスが接続元IPアドレスとなっています。
PreserveClientIp に true を設定した場合は、Instance Connect エンドポイントではなく接続元のIPアドレスが表示されます。

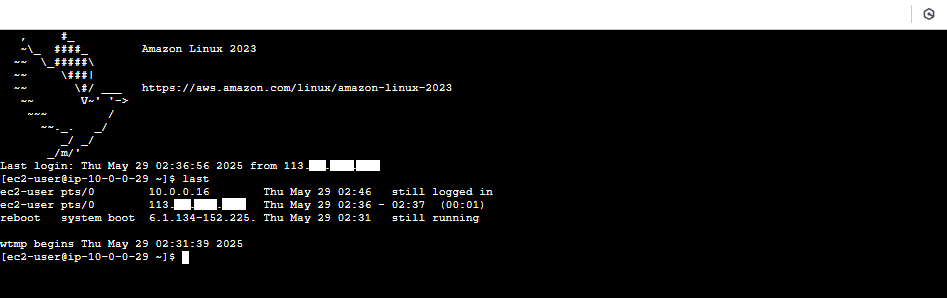

※別環境ですが、PreserveClientIp が true ⇒ false の順で接続した際のログは以下のようになりました。

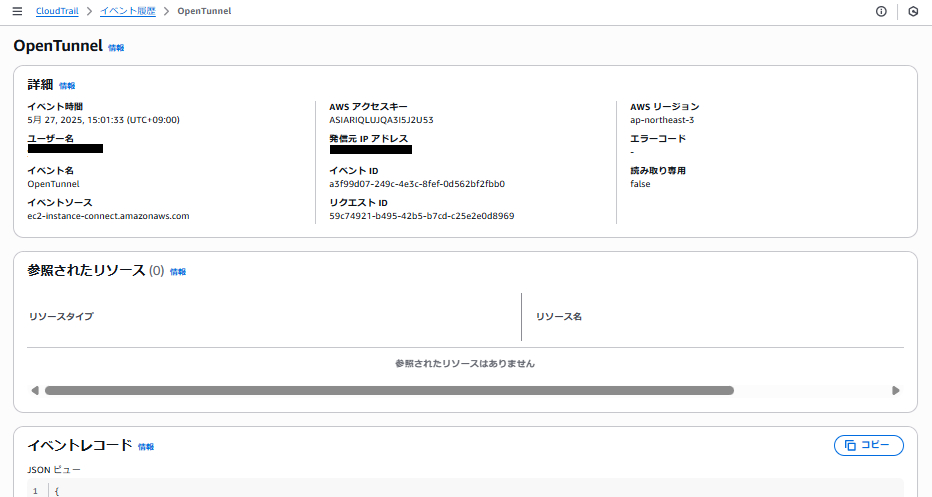

EC2インスタンスへの接続は、CloudTrailにOpenTunnelイベントとして記録されます。

PreserveClientIp に true を設定して接続できない場合、セキュリティグループに問題があるかもしれません。
セキュリティグループの設定に問題がある状態で接続したところ、CloudTrail に DialFailure エラーの OpenTunnel イベントが記録されました。
このときはイベントに記録されている発信元IPアドレスをセキュリティグループで許可することで、接続することができました。

Session Manager

セッションマネージャーによる接続を行います。

docs.aws.amazon.com

セッションマネージャーによる接続は、LinuxとWindowsの両方が対応していますので、今回は両方のインスタンスに接続します。

準備

セッションマネージャーで接続するためには、セッションマネージャーの設定を行う必要があります。

docs.aws.amazon.com

セッションマネージャーのを使用するためには、以下のVPCエンドポイントが必要となります。

ssm
ssmmessages
ec2messages

また、EC2インスタンスに AmazonSSMManagedInstanceCore などの権限やSSMエージェントのインストールが必要となります。
※今回は、SSMエージェントがインストール済みのイメージを使用してインスタンスを作成しています。

以下テンプレートファイルを使用して、必要なリソースをCloudFormationで作成します。

AWSTemplateFormatVersion: 2010-09-09

Parameters:
  VpcId:
    Type: AWS::EC2::VPC::Id
  SubnetId:
    Type: AWS::EC2::Subnet::Id
  LatestAmiIdLin:
    Type: AWS::SSM::Parameter::Value
    Default: /aws/service/ami-amazon-linux-latest/al2023-ami-kernel-default-x86_64
  LatestAmiIdWin:
    Type: AWS::SSM::Parameter::Value
    Default: /aws/service/ami-windows-latest/Windows_Server-2022-Japanese-Full-Base

Resources:
  Role:
    Type: AWS::IAM::Role
    Properties:
      RoleName: ec2-role
      AssumeRolePolicyDocument:
        Version: 2012-10-17
        Statement:
          - Effect: Allow
            Principal:
              Service:
                - ec2.amazonaws.com
            Action:
              - sts:AssumeRole
      ManagedPolicyArns:
        - arn:aws:iam::aws:policy/AmazonSSMManagedInstanceCore
  InstanceProfile:
    Type: AWS::IAM::InstanceProfile
    Properties:
      InstanceProfileName: ec2-role-instance-profile
      Roles:
        - Ref: Role
  SecurityGroupEC2Lin:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupName: security-group-ec2-lin
      GroupDescription: SecurityGroup EC2 (Linux)
      VpcId:
        Ref: VpcId
      Tags:
        - Key: Name
          Value: sg-ec2-lin
  SecurityGroupEC2Win:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupName: security-group-ec2-win
      GroupDescription: SecurityGroup EC2 (Windows)
      VpcId:
        Ref: VpcId
      Tags:
        - Key: Name
          Value: sg-ec2-win
  SecurityGroupVpce:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupName: security-group-vpce
      GroupDescription: VPC Endpoint
      VpcId:
        Ref: VpcId
      Tags:
        - Key: Name
          Value: sg-vpce
  SecurityGroupIngressVpceFromEC2Lin:
    Type: AWS::EC2::SecurityGroupIngress
    Properties:
      GroupId:
        Ref: SecurityGroupVpce
      IpProtocol: TCP
      FromPort: 443
      ToPort: 443
      SourceSecurityGroupId:
        Ref: SecurityGroupEC2Lin
  SecurityGroupIngressVpceFromEC2Win:
    Type: AWS::EC2::SecurityGroupIngress
    Properties:
      GroupId:
        Ref: SecurityGroupVpce
      IpProtocol: TCP
      FromPort: 443
      ToPort: 443
      SourceSecurityGroupId:
        Ref: SecurityGroupEC2Win
  VPCEndpointSSM:
    Type: AWS::EC2::VPCEndpoint
    Properties:
      VpcEndpointType: Interface
      ServiceName:
        Fn::Sub: com.amazonaws.${AWS::Region}.ssm
      VpcId:
        Ref: VpcId
      PrivateDnsEnabled: true
      SubnetIds:
        - Ref: SubnetId
      SecurityGroupIds:
        - Ref: SecurityGroupVpce
      Tags:
        - Key: Name
          Value: vpce-ssm
  VPCEndpointSSMMessages:
    Type: AWS::EC2::VPCEndpoint
    Properties:
      VpcEndpointType: Interface
      ServiceName:
        Fn::Sub: com.amazonaws.${AWS::Region}.ssmmessages
      VpcId:
        Ref: VpcId
      PrivateDnsEnabled: true
      SubnetIds:
        - Ref: SubnetId
      SecurityGroupIds:
        - Ref: SecurityGroupVpce
      Tags:
        - Key: Name
          Value: vpce-ssmmessages
  VPCEndpointEC2Messages:
    Type: AWS::EC2::VPCEndpoint
    Properties:
      VpcEndpointType: Interface
      ServiceName:
        Fn::Sub: com.amazonaws.${AWS::Region}.ec2messages
      VpcId:
        Ref: VpcId
      PrivateDnsEnabled: true
      SubnetIds:
        - Ref: SubnetId
      SecurityGroupIds:
        - Ref: SecurityGroupVpce
      Tags:
        - Key: Name
          Value: vpce-ec2messages
  EC2Lin:
    Type: AWS::EC2::Instance
    Properties:
      ImageId:
        Ref: LatestAmiIdLin
      InstanceType: t3.micro
      IamInstanceProfile:
        Ref: InstanceProfile
      BlockDeviceMappings:
        - DeviceName: /dev/xvda
          Ebs:
            VolumeType: gp3
            VolumeSize: 10
      NetworkInterfaces:
        - DeviceIndex: '0'
          GroupSet:
            - Ref: SecurityGroupEC2Lin
          SubnetId:
            Ref: SubnetId
      Tags:
        - Key: Name
          Value: ec2-lin
  EC2Win:
    Type: AWS::EC2::Instance
    Properties:
      ImageId:
        Ref: LatestAmiIdWin
      InstanceType: t3.micro
      BlockDeviceMappings:
        - DeviceName: /dev/sda1
          Ebs:
            VolumeType: gp3
            VolumeSize: 50
      IamInstanceProfile:
        Ref: InstanceProfile
      NetworkInterfaces:
        - DeviceIndex: '0'
          GroupSet:
            - Ref: SecurityGroupEC2Win
          SubnetId:
            Ref: SubnetId
      Tags:
        - Key: Name
          Value: ec2-win

接続

実際に接続してみます。

接続は対象のEC2インスタンス選択後に接続 > セッションマネージャーから行います。

Linux

※接続を押下

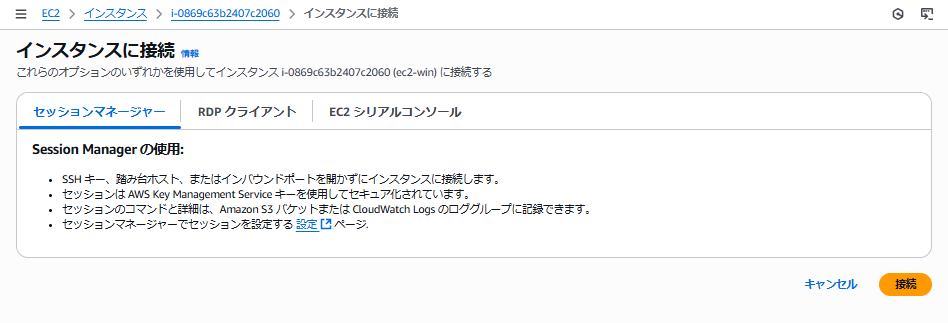

Windows

※接続を押下

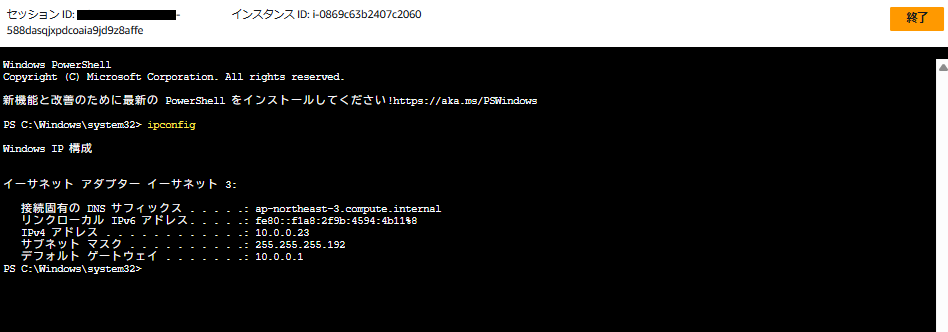

Linux・Windowsともに、EC2インスタンスに接続することができました！

どちらのOSも、ssm-user というユーザで接続されます。
※このユーザは自動で作成されるユーザです。

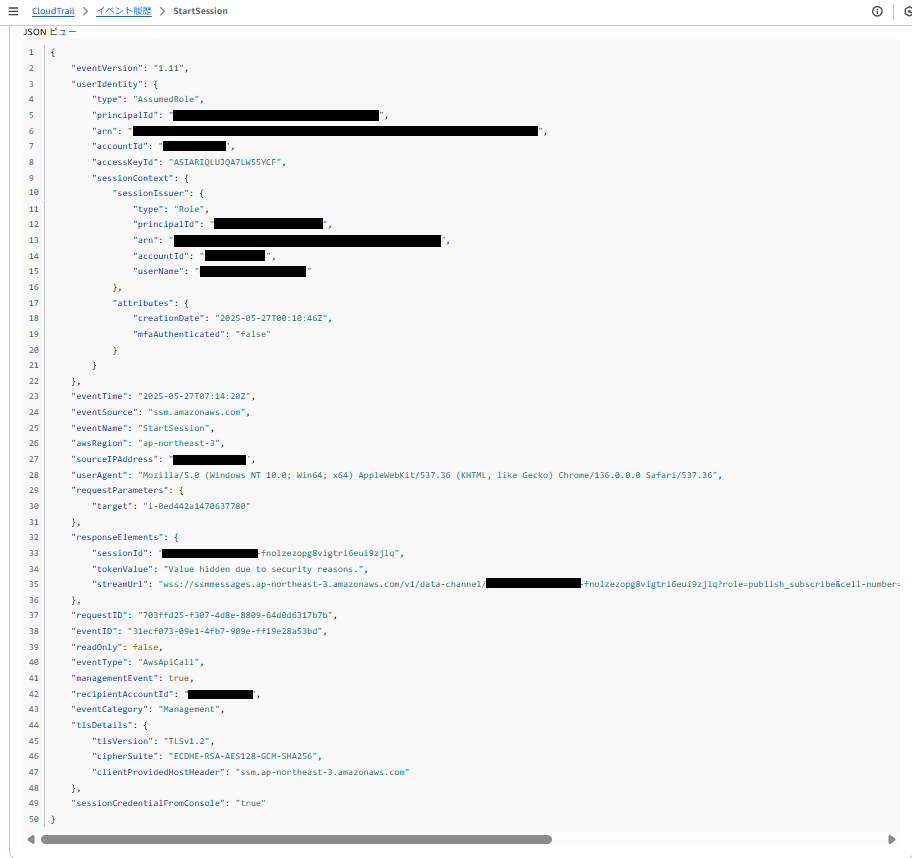

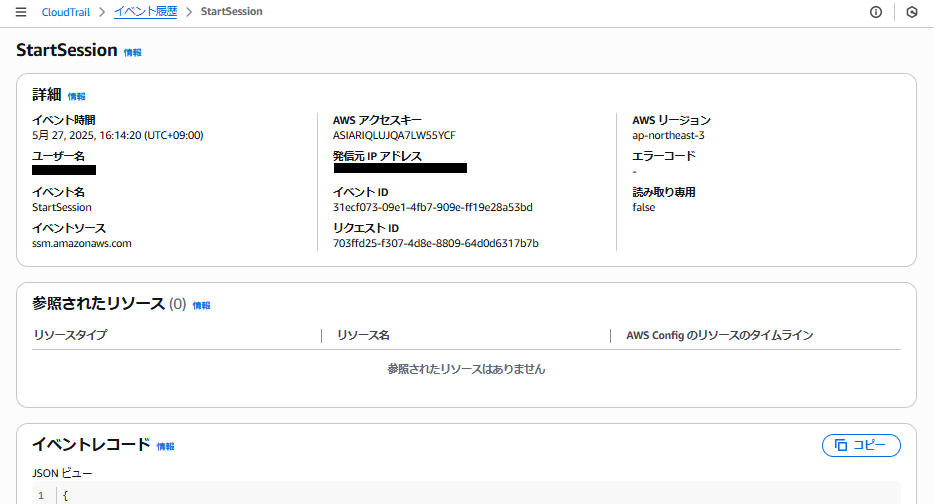

接続は、StartSession イベントとしてCloudTrailに記録されます。

※画像はLinuxインスタンス接続時
　Windowsインスタンス接続時も同様のため省略

Fleet Manager

Fleet Managerによる接続を行います。

docs.aws.amazon.com

Fleet Managerによる接続はWindowsのみ対応しているため、Windowsインスタンスの接続のみ実施します。

準備

Fleet Managerでもセッションマネージャーの設定が必要となります。
また、Fleet Managerでは接続ユーザを予め作成する必要があります。

以下テンプレートファイルを使用して、必要なリソースをCloudFormationで作成します。

AWSTemplateFormatVersion: 2010-09-09

Parameters:
  VpcId:
    Type: AWS::EC2::VPC::Id
  SubnetId:
    Type: AWS::EC2::Subnet::Id
  LatestAmiIdWin:
    Type: AWS::SSM::Parameter::Value
    Default: /aws/service/ami-windows-latest/Windows_Server-2022-Japanese-Full-Base

Resources:
  Role:
    Type: AWS::IAM::Role
    Properties:
      RoleName: ec2-role
      AssumeRolePolicyDocument:
        Version: 2012-10-17
        Statement:
          - Effect: Allow
            Principal:
              Service:
                - ec2.amazonaws.com
            Action:
              - sts:AssumeRole
      ManagedPolicyArns:
        - arn:aws:iam::aws:policy/AmazonSSMManagedInstanceCore
  InstanceProfile:
    Type: AWS::IAM::InstanceProfile
    Properties:
      InstanceProfileName: ec2-role-instance-profile
      Roles:
        - Ref: Role
  SecurityGroupEC2Win:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupName: security-group-ec2-win
      GroupDescription: SecurityGroup EC2 (Windows)
      VpcId:
        Ref: VpcId
      Tags:
        - Key: Name
          Value: sg-ec2-win
  SecurityGroupVpce:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupName: security-group-vpce
      GroupDescription: VPC Endpoint
      VpcId:
        Ref: VpcId
      Tags:
        - Key: Name
          Value: sg-vpce
  SecurityGroupIngressVpceFromEC2Win:
    Type: AWS::EC2::SecurityGroupIngress
    Properties:
      GroupId:
        Ref: SecurityGroupVpce
      IpProtocol: TCP
      FromPort: 443
      ToPort: 443
      SourceSecurityGroupId:
        Ref: SecurityGroupEC2Win
  VPCEndpointSSM:
    Type: AWS::EC2::VPCEndpoint
    Properties:
      VpcEndpointType: Interface
      ServiceName:
        Fn::Sub: com.amazonaws.${AWS::Region}.ssm
      VpcId:
        Ref: VpcId
      PrivateDnsEnabled: true
      SubnetIds:
        - Ref: SubnetId
      SecurityGroupIds:
        - Ref: SecurityGroupVpce
      Tags:
        - Key: Name
          Value: vpce-ssm
  VPCEndpointSSMMessages:
    Type: AWS::EC2::VPCEndpoint
    Properties:
      VpcEndpointType: Interface
      ServiceName:
        Fn::Sub: com.amazonaws.${AWS::Region}.ssmmessages
      VpcId:
        Ref: VpcId
      PrivateDnsEnabled: true
      SubnetIds:
        - Ref: SubnetId
      SecurityGroupIds:
        - Ref: SecurityGroupVpce
      Tags:
        - Key: Name
          Value: vpce-ssmmessages
  VPCEndpointEC2Messages:
    Type: AWS::EC2::VPCEndpoint
    Properties:
      VpcEndpointType: Interface
      ServiceName:
        Fn::Sub: com.amazonaws.${AWS::Region}.ec2messages
      VpcId:
        Ref: VpcId
      PrivateDnsEnabled: true
      SubnetIds:
        - Ref: SubnetId
      SecurityGroupIds:
        - Ref: SecurityGroupVpce
      Tags:
        - Key: Name
          Value: vpce-ec2messages
  EC2Win:
    Type: AWS::EC2::Instance
    Properties:
      ImageId:
        Ref: LatestAmiIdWin
      InstanceType: t3.micro
      BlockDeviceMappings:
        - DeviceName: /dev/sda1
          Ebs:
            VolumeType: gp3
            VolumeSize: 50
      IamInstanceProfile:
        Ref: InstanceProfile
      NetworkInterfaces:
        - DeviceIndex: '0'
          GroupSet:
            - Ref: SecurityGroupEC2Win
          SubnetId:
            Ref: SubnetId
      Tags:
        - Key: Name
          Value: ec2-win
      UserData:
        Fn::Base64:
          Fn::Sub : |
            <powershell>
            $user = New-LocalUser -AccountNeverExpires:$true -Password ( ConvertTo-SecureString -AsPlainText -Force 'ExampleP@ssword!') -Name "RDPUser" -FullName "Local RDPUser" -Description "Local Administrator"
            Add-LocalGroupMember -Group "Administrators" -Member $user
            Add-LocalGroupMember -Group "Remote Desktop Users" -Member $user
            </powershell>

※接続用ユーザは以下を参考に作成しています。

repost.aws

接続

実際に接続してみます。

接続は、AWS Systems Manager のフリートマネージャーから行います。

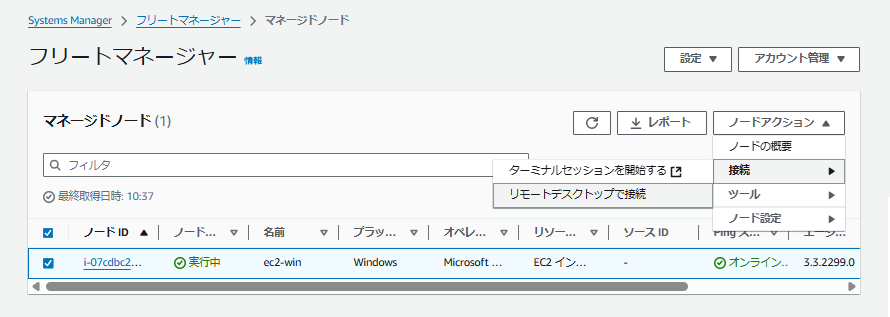

※対象のインスタンスを選択してノードアクション > 接続 > リモートデスクトップで接続を選択

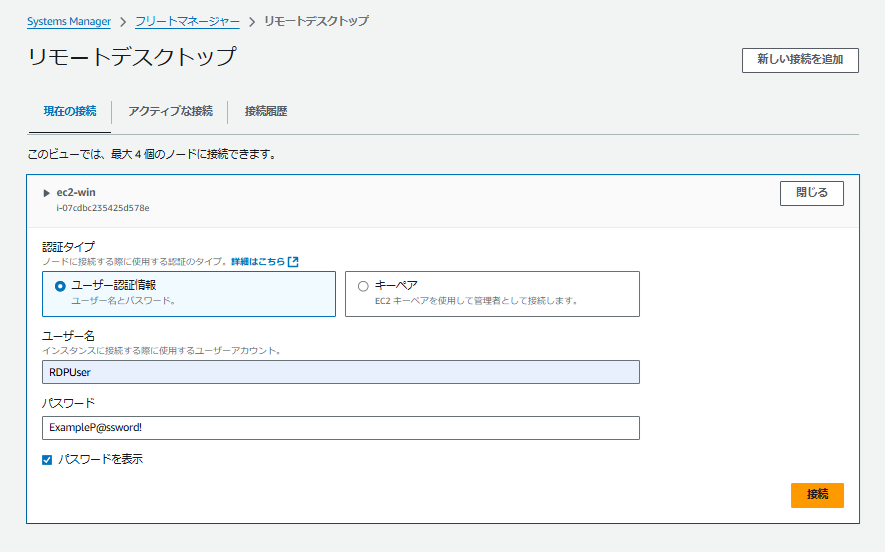

※認証情報を入力して接続を選択

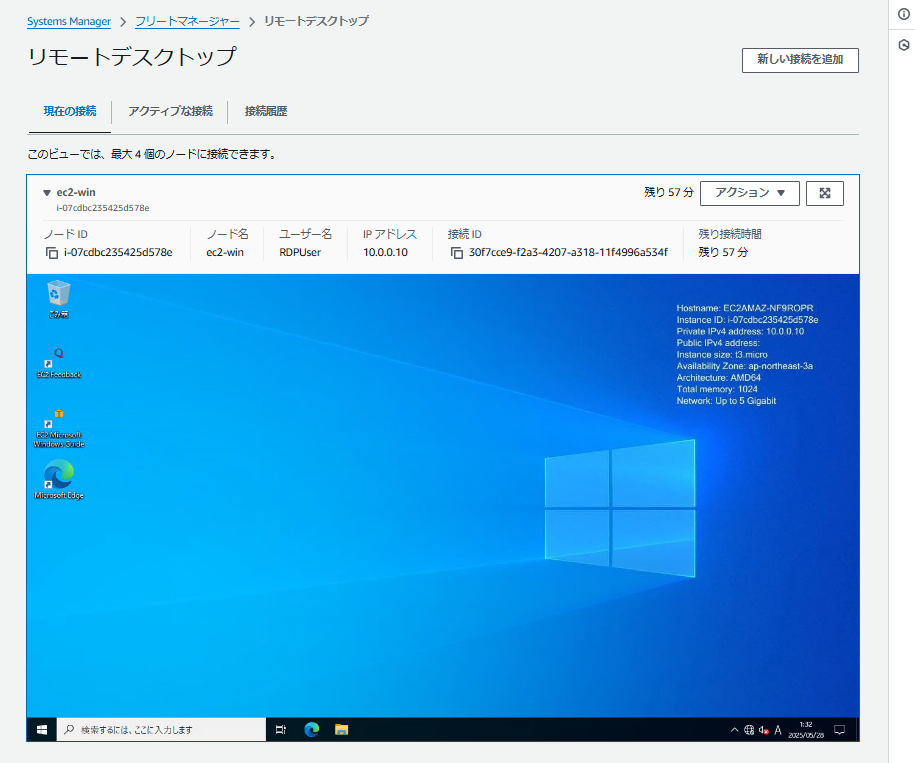

EC2インスタンスに接続できました！

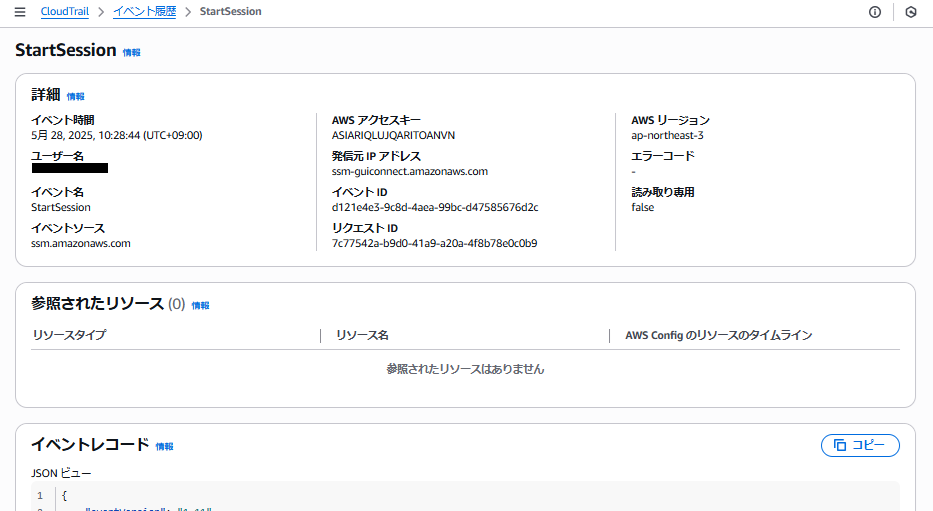

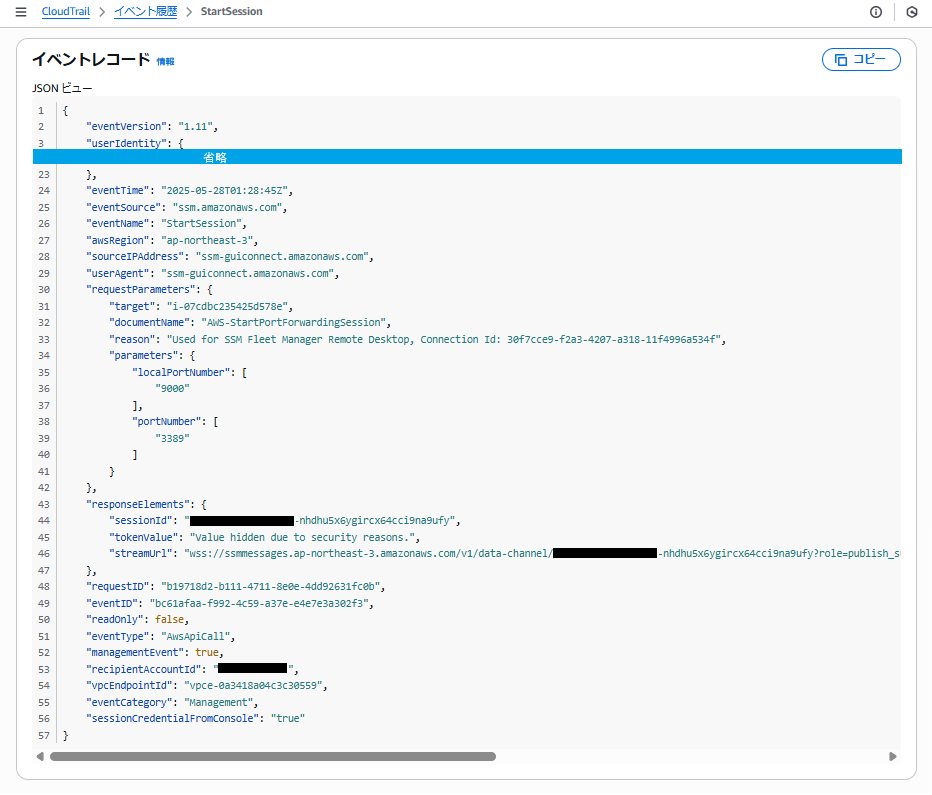

Fleet Manager による接続は、Session Manager同様、StartSession イベントがCloudTrailに記録されます。

まとめ

今回は、様々な方法でマネジメントコンソールからEC2インスタンスに接続しました。

どの方法もコンソールのユーザの権限を使用して接続されるため、EC2インスタンスを操作することなく接続ユーザを管理することができます。
また、接続時にCloudTrailに記録されるため、EC2インスタンスの状態に関係なくログを記録することができます。
※CloudWatchエージェントでアクセスログを収集する場合、エージェントの停止やログの収集遅延などの影響があります。

一方、接続時の操作性はTeraTermやリモートデスクトップ接続 (mstsc) による接続よりも劣ります。
例えば、ファイル転送はコンソールから直接行うことはできず、S3バケットなどを経由する必要があります。

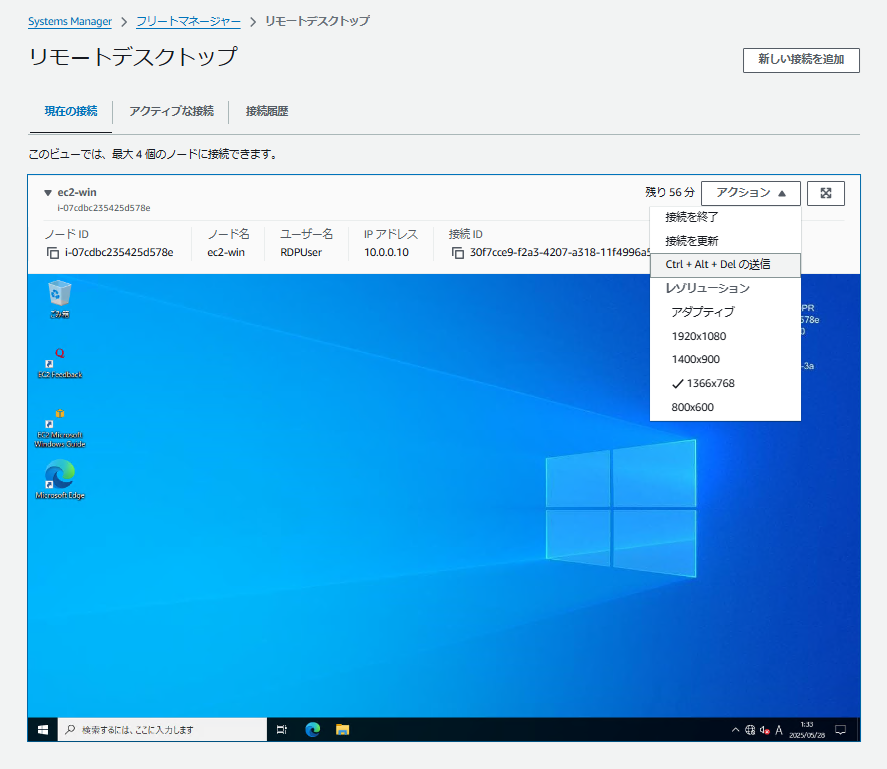

また、Winキーなどの一部キーはコンソールを通じて入力することができず、操作端末 (ブラウザを開いている端末) に対して入力されます。
全画面表示で操作していた場合、EC2インスタンスを操作しているつもりで操作端末を操作していたなど、誤操作の可能性があります。

マネジメントコンソールからの接続はメリット・デメリットはありますが、接続方法を考えるうえで十分選択肢に入ると思います。

この記事が誰かのお役に立てば幸いです。

お知らせ

APCはAWS Advanced Tier Services (アドバンストティアサービスパートナー) 認定を受けております。

その中で私達クラウド事業部はAWSなどのクラウド技術を活用したSI/SESのご支援をしております。

www.ap-com.co.jp

また、一緒に働いていただける仲間も募集中です！
今年もまだまだ組織規模拡大中なので、ご興味持っていただけましたらぜひお声がけください。

APC 技術ブログ

株式会社エーピーコミュニケーションズの技術ブログです。

【AWS】様々な方法でマネジメントコンソールからEC2インスタンスへ接続する

目次

はじめに

接続方法

EC2 Instance Connect

Session Manager

Fleet Manager

まとめ

お知らせ
