はじめに

こんにちは、クラウド事業部の上村です。
今回は、EC2 Instance Connect Endpointを利用してポートフォワーディングして、RDSに接続を試してみようと思います。以前は、EC2 Instance Connect Endpoint でRDSに直接接続することが可能でしたが修正されてしまい、EC2を経由する必要があります。

環境

ローカル環境

Windows 10
PowerShell
awscli v2

前準備

先に下記リソースの作成は完了している前提で進めます。 VPC
プライベートサブネット
踏み台サーバ (AmazonLinux2023)
KeyPair
Aurora (MySQL)

セキュリティグループの設定

踏み台・EICエンドポイント・Auroraのセキュリティグループの設定を行います。

・EICエンドポイントのセキュリティグループ
インバウンドルールは必要なく、アウトバウンドルールでALL Trafficと設定してください。

・踏み台のセキュリティグループ
インバウンドルールには、Port:22でEICエンドポイントのセキュリティグループIDを指定します。 ※後述するEICエンドポイント作成時にクライアント IP の保持を設定することでクライアントIPに絞ることが可能です。

タイプ	プロトコル	ポート範囲	ソース
SSH	TCP	22	sg-xxx(EICのSG)

・Auroraのセキュリティグループ
インバウンドルールに、Port:3306で踏み台セキュリティグループIDを指定します。

タイプ	プロトコル	ポート範囲	ソース
MYSQL/Aurora	TCP	3306	sg-xxx(踏み台のSG)

EICエンドポイントの作成

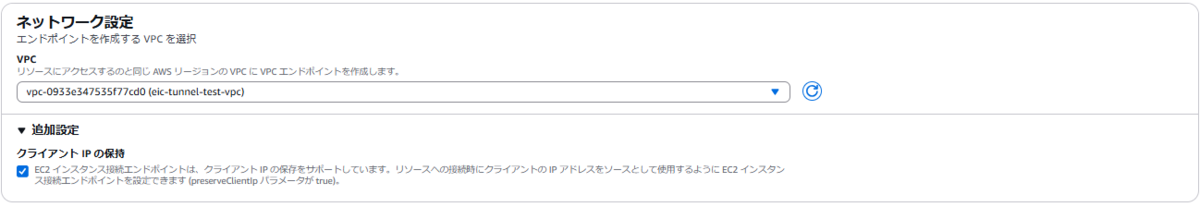

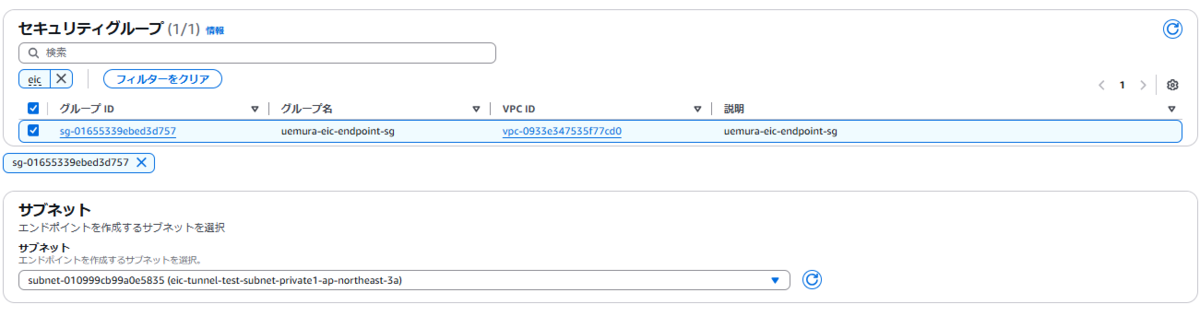

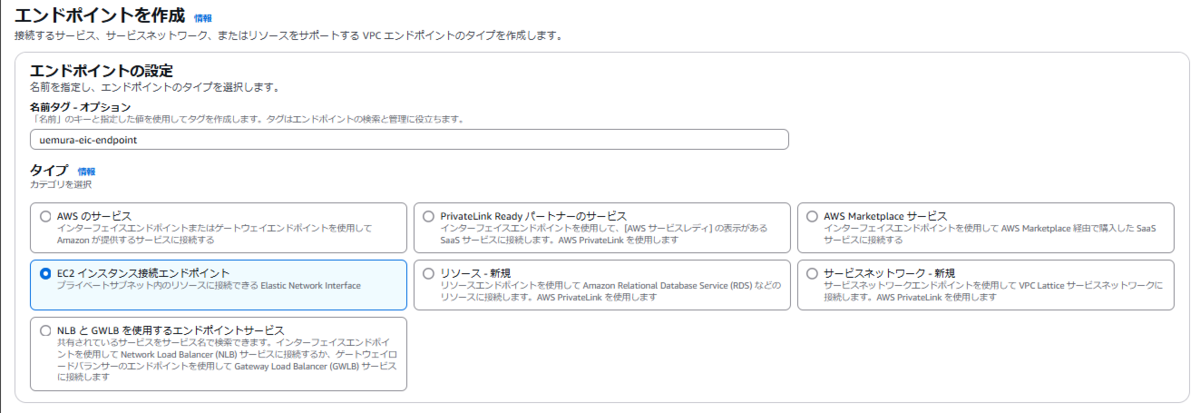

下記のように設定を進めます。セキュリティグループは、EC2 Instance Connect Endpoint用に作成したものを指定してください。

IAM関連の作成

awscliを利用するので、今回はAssumeRoleから権限を取得して実行します。
ポリシー作成後は、IAMロール作成及びIAMユーザ(ec2_connect_tunnel_testuser) 作成を行ってください。
AssumeRole実行できるIAMユーザを制限するために信頼関係で制限しました。

IAMユーザ用ポリシー (AssumeRoleForTunnelAccessPolicy)

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Sid": "Statement1",
            "Effect": "Allow",
            "Action": [
                "sts:AssumeRole"
            ],
            "Resource": [
                "arn:aws:iam::AWSアカウント番号:role/Ec2InstanceConnectOpenTunnelRole"
            ]
        }
    ]
}

IAMロール用ポリシー(Ec2InstanceConnectOpenTunnelRole)

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Sid": "EC2InstanceConnect",
            "Action": "ec2-instance-connect:OpenTunnel",
            "Effect": "Allow",
            "Resource": "*"
        },
        {
            "Sid": "SSHPublicKey",
            "Effect": "Allow",
            "Action": "ec2-instance-connect:SendSSHPublicKey",
            "Resource": "*",
            "Condition": {
                "StringEquals": {
                    "ec2:osuser": "ami-username"
                }
            }
        },
        {
            "Sid": "Describe",
            "Action": [
                "ec2:DescribeInstances",
                "ec2:DescribeInstanceConnectEndpoints"
            ],
            "Effect": "Allow",
            "Resource": "*"
        }
    ]
}

IAMロールの信頼関係

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Principal": {
                "AWS": "arn:aws:iam::AWSアカウント番号:root"
            },
            "Action": "sts:AssumeRole",
            "Condition": {
                "StringLike": {
                    "aws:PrincipalArn": "arn:aws:iam::AWSアカウント番号:user/ec2_connect_tunnel*"
                }
            }
        }
    ]
}

接続用のスクリプト

接続用のスクリプトを実行する前に、IAMユーザのCredentialsを登録します。
作成時に取得したCredentials情報で進めてください。

aws configure —profile test-user

スクリプトは下記になります。
環境に合わせて変数を変更してください。

# AWS 設定
$roleArn = "arn:aws:iam::123456789:role/Ec2InstanceConnectOpenTunnelRole"
$instanceId = "i-xxxxxxx"
$localPort = 10022
$remotePort = 22
$sessionName = "Ec2InstanceConnectSession_" + [System.Guid]::NewGuid().ToString().Substring(0,8)
$profileName = "test-user"
$region = "ap-northeast-1"
$keyFilePath = "example.pem"
$dbhost = "your-db-host"

# AssumeRole の実行
Write-Output "Assuming role: $roleArn ..."
$assumeRole = aws sts assume-role --role-arn $roleArn --role-session-name $sessionName --profile $profileName | ConvertFrom-Json

if (-not $assumeRole.Credentials) {
    Write-Output "Error: AssumeRole failed."
    exit 1
}

# 取得した一時認証情報を環境変数に設定
$env:AWS_ACCESS_KEY_ID = $assumeRole.Credentials.AccessKeyId
$env:AWS_SECRET_ACCESS_KEY = $assumeRole.Credentials.SecretAccessKey
$env:AWS_SESSION_TOKEN = $assumeRole.Credentials.SessionToken
$env:AWS_DEFAULT_REGION = $region

Write-Output "Successfully assumed role. Credentials set."

# 確認のため現在の認証情報を表示
aws sts get-caller-identity

# open-tunnel の実行
Write-Output "Opening tunnel to EC2 instance: $instanceId ..."
aws ec2-instance-connect open-tunnel --instance-id $instanceId --local-port $localPort --remote-port $remotePort

Write-Output "Tunnel successfully opened!"

# SSH接続 + DB接続
ssh -i $keyFilePath ec2-user@localhost -p $localPort -L 3306:${dbhost}:3306 -f -N

実行権限を設定する必要がある場合

Set-ExecutionPolicy -Scope Process -ExecutionPolicy Bypass

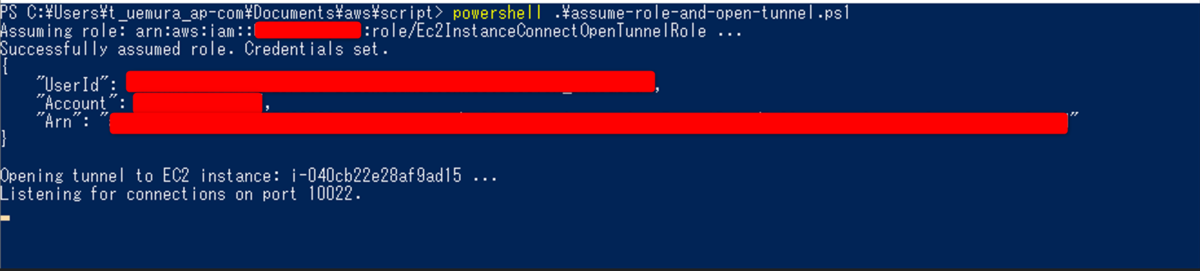

準備はできましたので、実行してみます。

無事に実行できました。

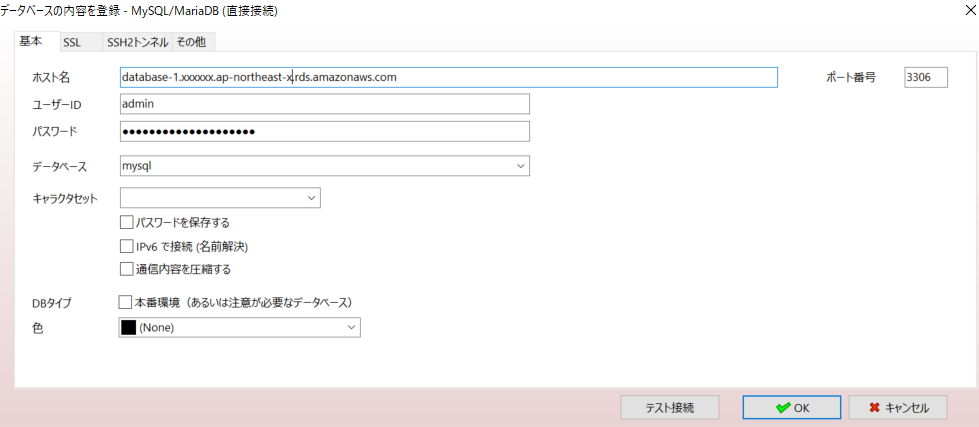

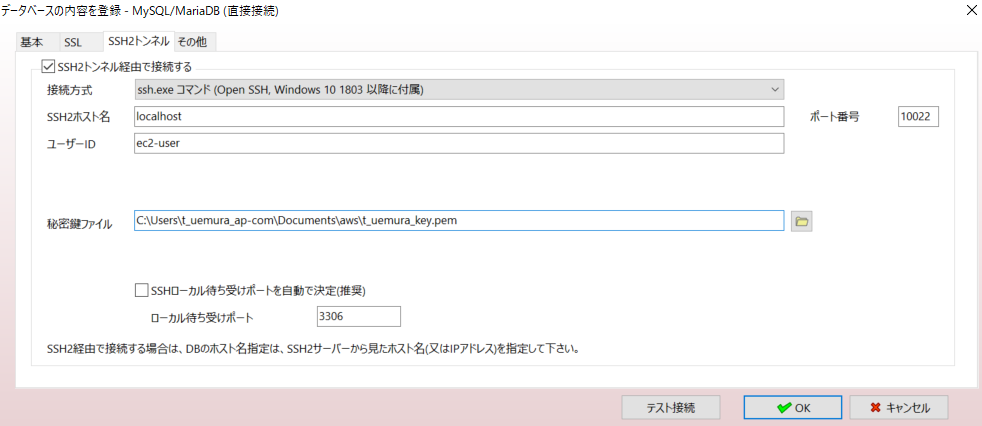

こちらはそのまま起動させておき、今回はクライアントツールとして、A5:SQL Mk-2を利用してローカル環境からRDSに接続します。

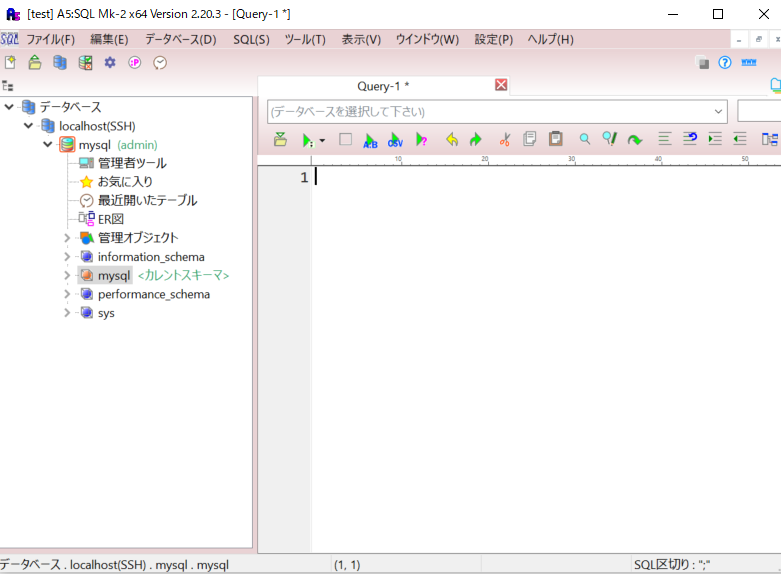

RDSに接続できていることを確認できました。

まとめ

少し手間な部分もありましたが、無事ローカル環境から踏み台を経由してRDS/Auroraに接続できました。どなたかの参考になれば幸いです。
