はじめに
こんにちは、クラウド事業部の梅本です。
普段は AWS 以外のクラウドでコンテナや Kubernetes を業務で扱っています。 マネージドな Kubernetes に疎い私ですが、今回は Amazon EKS on AWS Fargete を使って、どのくらい楽に Kubernetes 環境が構築できるのかを実感していきたいと思います。 また、Amazon EKS / AWS Fargate で使われるリソースを把握し、構成の理解を深めていこうと思います。
環境情報
- コマンド実行環境：AWS CloudShell
- AWS ログイン後、上部のアイコンから起動できます。
- 一定時間たつと環境ががリフレッシュされます。
- AWS CLI：2.13.23 ★
- kubectl：v1.27.4 ★
- eksctl：0.161.0
※★は AWS CloudShell にインストール済み
※バージョンは、2023/10/11 時点のものです
eksctl インストール
まずは EKS の作成や管理を実行できるコマンドラインツールである eksctl をインストールします。下記、公式の手順通り実施します。
$ ARCH=amd64 $ PLATFORM=$(uname -s)_$ARCH $ echo $PLATFORM Linux_amd64 $ curl -sLO "https://github.com/eksctl-io/eksctl/releases/latest/download/eksctl_$PLATFORM.tar.gz" $ ls eksctl_Linux_amd64.tar.gz $ curl -sL "https://github.com/eksctl-io/eksctl/releases/latest/download/eksctl_checksums.txt" | grep $PLATFORM | sha256sum --check eksctl_Linux_amd64.tar.gz: OK $ tar -xzf eksctl_$PLATFORM.tar.gz -C /tmp && rm eksctl_$PLATFORM.tar.gz $ sudo mv /tmp/eksctl /usr/local/bin $ eksctl version 0.161.0
コマンドコピペ用（クリックで展開）
ARCH=amd64 PLATFORM=$(uname -s)_$ARCH curl -sLO "https://github.com/eksctl-io/eksctl/releases/latest/download/eksctl_$PLATFORM.tar.gz" tar -xzf eksctl_$PLATFORM.tar.gz -C /tmp && rm eksctl_$PLATFORM.tar.gz sudo mv /tmp/eksctl /usr/local/bin eksctl version
EKS 作成
それでは早速 EKS Cluster を作成します。
# Create EKS Cluster # --name : Cluster Name # --region : Region # --fargate : on Fargate $ eksctl create cluster --name ume-cluster --region ap-northeast-1 --fargate 2023-10-11 14:06:44 [ℹ] eksctl version 0.161.0 2023-10-11 14:06:44 [ℹ] using region ap-northeast-1 2023-10-11 14:06:44 [ℹ] setting availability zones to [ap-northeast-1c ap-northeast-1a ap-northeast-1d] 2023-10-11 14:06:44 [ℹ] subnets for ap-northeast-1c - public:192.168.0.0/19 private:192.168.96.0/19 2023-10-11 14:06:44 [ℹ] subnets for ap-northeast-1a - public:192.168.32.0/19 private:192.168.128.0/19 2023-10-11 14:06:44 [ℹ] subnets for ap-northeast-1d - public:192.168.64.0/19 private:192.168.160.0/19 2023-10-11 14:06:44 [ℹ] using Kubernetes version 1.27 2023-10-11 14:06:44 [ℹ] creating EKS cluster "ume-cluster" in "ap-northeast-1" region with Fargate profile 2023-10-11 14:06:44 [ℹ] if you encounter any issues, check CloudFormation console or try 'eksctl utils describe-stacks --region=ap-northeast-1 --cluster=ume-cluster' 2023-10-11 14:06:44 [ℹ] Kubernetes API endpoint access will use default of {publicAccess=true, privateAccess=false} for cluster "ume-cluster" in "ap-northeast-1" 2023-10-11 14:06:44 [ℹ] CloudWatch logging will not be enabled for cluster "ume-cluster" in "ap-northeast-1" 2023-10-11 14:06:44 [ℹ] you can enable it with 'eksctl utils update-cluster-logging --enable-types={SPECIFY-YOUR-LOG-TYPES-HERE (e.g. all)} --region=ap-northeast-1 --cluster=ume-cluster' 2023-10-11 14:06:44 [ℹ] 2 sequential tasks: { create cluster control plane "ume-cluster", 2 sequential sub-tasks: { wait for control plane to become ready, create fargate profiles, } } 2023-10-11 14:06:44 [ℹ] building cluster stack "eksctl-ume-cluster-cluster" 2023-10-11 14:06:45 [ℹ] deploying stack "eksctl-ume-cluster-cluster" 2023-10-11 14:07:15 [ℹ] waiting for CloudFormation stack "eksctl-ume-cluster-cluster" 2023-10-11 14:07:45 [ℹ] waiting for CloudFormation stack "eksctl-ume-cluster-cluster" 2023-10-11 14:08:45 [ℹ] waiting for CloudFormation stack "eksctl-ume-cluster-cluster" 2023-10-11 14:09:45 [ℹ] waiting for CloudFormation stack "eksctl-ume-cluster-cluster" 2023-10-11 14:10:45 [ℹ] waiting for CloudFormation stack "eksctl-ume-cluster-cluster" 2023-10-11 14:11:45 [ℹ] waiting for CloudFormation stack "eksctl-ume-cluster-cluster" 2023-10-11 14:12:45 [ℹ] waiting for CloudFormation stack "eksctl-ume-cluster-cluster" 2023-10-11 14:13:45 [ℹ] waiting for CloudFormation stack "eksctl-ume-cluster-cluster" 2023-10-11 14:14:45 [ℹ] waiting for CloudFormation stack "eksctl-ume-cluster-cluster" 2023-10-11 14:15:45 [ℹ] waiting for CloudFormation stack "eksctl-ume-cluster-cluster" 2023-10-11 14:17:46 [ℹ] creating Fargate profile "fp-default" on EKS cluster "ume-cluster" 2023-10-11 14:19:57 [ℹ] created Fargate profile "fp-default" on EKS cluster "ume-cluster" 2023-10-11 14:20:27 [ℹ] "coredns" is now schedulable onto Fargate 2023-10-11 14:21:30 [ℹ] "coredns" is now scheduled onto Fargate 2023-10-11 14:21:30 [ℹ] "coredns" pods are now scheduled onto Fargate 2023-10-11 14:21:30 [ℹ] waiting for the control plane to become ready 2023-10-11 14:21:31 [✔] saved kubeconfig as "/home/cloudshell-user/.kube/config" 2023-10-11 14:21:31 [ℹ] no tasks 2023-10-11 14:21:31 [✔] all EKS cluster resources for "ume-cluster" have been created 2023-10-11 14:21:34 [ℹ] kubectl command should work with "/home/cloudshell-user/.kube/config", try 'kubectl get nodes' 2023-10-11 14:21:34 [✔] EKS cluster "ume-cluster" in "ap-northeast-1" region is ready
無事に作成されました。1コマンドであっさり Kubernetes の環境が作成できました。 コマンドが実行してくれる作業工程としては以下が行われていました。
- CloudFormation で AWS リソース作成
- CloudFormation で作成されるリソースが完了するまで待機
- Fargate のプロファイル作成
- coredns を ノード（Fargate） にデプロイ
- ローカルに EKS 接続用の kubeconfig を作成して配置

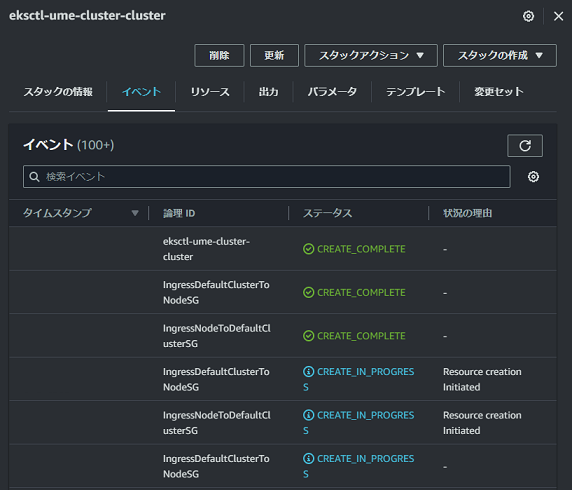

地味に kubeconfig の書き出しも行ってくれているのが◎です。 AWS リソースはCloudFormation を使って作られるため、作成状況は EKS の管理画面だけでなく CloudFormation の管理画面からも確認できます。
リソース構成

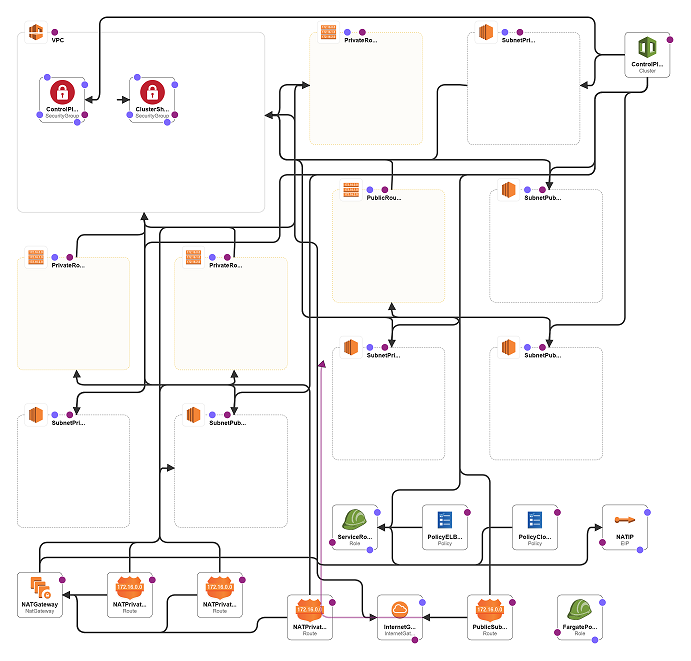

作成できた EKS について、早速 AWS のリソース構成を見てみましょう。 作成された CloudFormation のスタックからデザイナーで見ると、
少～し見づらいので、draw.ioで書き直すと以下になります（これでもまだ見づらいですが幾分ましかと・・・）。 赤線：NAT Gateway、青線：VPC、緑線：EKS、にそれぞれ関連しています。
- VPC は Public/Private と各 AZ で Subnet が分かれている
- Private Subnet はNAT Gateway を利用している
- NAT Gateway は Public Subnet のいずれかに作成される（上図は1A）
NW はしっかり分離されて作られていました。
※描いた後に気づいたのですが、しっかり公式に構成図ありました・・・ご参考まで。
Kubernetes 動作確認
次に Kubernetes の状態を確認します。
# Namespace は Kubernetes 関連と default のみ $ kubectl get ns NAME STATUS AGE default Active 12m kube-node-lease Active 12m kube-public Active 12m kube-system Active 12m # Kubernetes のバージョンはデフォルトで v1.27 # 2023/10/11 時点で選べる Kubernetes の最新バージョンは v1.28 # Node の数 = Pod の数 $ kubectl get node -owide NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME fargate-ip-192-168-151-52.ap-northeast-1.compute.internal Ready <none> 4m25s v1.27.1-eks-2f008fe 192.168.151.52 <none> Amazon Linux 2 5.10.192-182.736.amzn2.x86_64 containerd://1.6.6 fargate-ip-192-168-186-86.ap-northeast-1.compute.internal Ready <none> 4m32s v1.27.1-eks-2f008fe 192.168.186.86 <none> Amazon Linux 2 5.10.192-183.736.amzn2.x86_64 containerd://1.6.6 # coredns の Pod が2つデプロイされた状態 $ kubectl get deploy,po -A -owide NAMESPACE NAME READY UP-TO-DATE AVAILABLE AGE CONTAINERS IMAGES SELECTOR kube-system deployment.apps/coredns 2/2 2 2 15m coredns 602401143452.dkr.ecr.ap-northeast-1.amazonaws.com/eks/coredns:v1.10.1-eksbuild.1 eks.amazonaws.com/component=coredns,k8s-app=kube-dns NAMESPACE NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES kube-system pod/coredns-5c7c87f497-72tt2 1/1 Running 0 7m5s 192.168.151.52 fargate-ip-192-168-151-52.ap-northeast-1.compute.internal <none> <none> kube-system pod/coredns-5c7c87f497-bpzrp 1/1 Running 0 7m5s 192.168.186.86 fargate-ip-192-168-186-86.ap-northeast-1.compute.internal <none> <none>
Fargate を利用しているため、Pod 数分の Node が登録されています。
続いて Pod を追加してみます。
# nginx のコンテナを3つ追加 $ kubectl create deployment nginx -n default --image nginx:1.25.2 --replicas 3 deployment.apps/nginx created # default Namespace に Pod が3つ起動する $ kubectl get po -owide -A NAMESPACE NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES default nginx-7b66446657-8pd8c 1/1 Running 0 86s 192.168.174.174 fargate-ip-192-168-174-174.ap-northeast-1.compute.internal <none> <none> default nginx-7b66446657-hs4vd 1/1 Running 0 86s 192.168.171.205 fargate-ip-192-168-171-205.ap-northeast-1.compute.internal <none> <none> default nginx-7b66446657-sc627 1/1 Running 0 86s 192.168.138.222 fargate-ip-192-168-138-222.ap-northeast-1.compute.internal <none> <none> kube-system coredns-5c7c87f497-72tt2 1/1 Running 0 9m51s 192.168.151.52 fargate-ip-192-168-151-52.ap-northeast-1.compute.internal <none> <none> kube-system coredns-5c7c87f497-bpzrp 1/1 Running 0 9m51s 192.168.186.86 fargate-ip-192-168-186-86.ap-northeast-1.compute.internal <none> <none> # Fargate の Node が3つ追加される $ kubectl get no -owide NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME fargate-ip-192-168-138-222.ap-northeast-1.compute.internal Ready <none> 2m22s v1.27.1-eks-2f008fe 192.168.138.222 <none> Amazon Linux 2 5.10.192-182.736.amzn2.x86_64 containerd://1.6.6 fargate-ip-192-168-151-52.ap-northeast-1.compute.internal Ready <none> 10m v1.27.1-eks-2f008fe 192.168.151.52 <none> Amazon Linux 2 5.10.192-182.736.amzn2.x86_64 containerd://1.6.6 fargate-ip-192-168-171-205.ap-northeast-1.compute.internal Ready <none> 2m16s v1.27.1-eks-2f008fe 192.168.171.205 <none> Amazon Linux 2 5.10.192-183.736.amzn2.x86_64 containerd://1.6.6 fargate-ip-192-168-174-174.ap-northeast-1.compute.internal Ready <none> 2m19s v1.27.1-eks-2f008fe 192.168.174.174 <none> Amazon Linux 2 5.10.192-183.736.amzn2.x86_64 containerd://1.6.6 fargate-ip-192-168-186-86.ap-northeast-1.compute.internal Ready <none> 10m v1.27.1-eks-2f008fe 192.168.186.86 <none> Amazon Linux 2 5.10.192-183.736.amzn2.x86_64 containerd://1.6.6
無事に Pod が起動しました。 先ほどの出力にもありますが、Pod が Node に対応しているため、IP アドレスも1:1で対応しています。
Pod が Node と 1:1 対応なので、毎度 Pull しているように見えました。コンテナイメージは基本的には軽量ではあると思いますが、気を付けたいところではあります。
$ kubectl describe po nginx-7b66446657-8pd8c ... Events: Type Reason Age From Message ---- ------ ---- ---- ------- Warning LoggingDisabled 4m5s fargate-scheduler Disabled logging because aws-logging configmap was not found. configmap "aws-logging" not found Normal Scheduled 3m25s fargate-scheduler Successfully assigned default/nginx-7b66446657-8pd8c to fargate-ip-192-168-174-174.ap-northeast-1.compute.internal Normal Pulling 3m24s kubelet Pulling image "nginx:1.25.2" ★ Normal Pulled 3m15s kubelet Successfully pulled image "nginx:1.25.2" in 8.49547279s (8.495569809s including waiting) ★ Normal Created 3m15s kubelet Created container nginx Normal Started 3m15s kubelet Started container nginx $ kubectl describe po nginx-7b66446657-hs4vd ... Events: Type Reason Age From Message ---- ------ ---- ---- ------- Warning LoggingDisabled 5m15s fargate-scheduler Disabled logging because aws-logging configmap was not found. configmap "aws-logging" not found Normal Scheduled 4m32s fargate-scheduler Successfully assigned default/nginx-7b66446657-hs4vd to fargate-ip-192-168-171-205.ap-northeast-1.compute.internal Normal Pulling 4m31s kubelet Pulling image "nginx:1.25.2" ★ Normal Pulled 4m22s kubelet Successfully pulled image "nginx:1.25.2" in 8.663393863s (8.663406106s including waiting) ★ Normal Created 4m22s kubelet Created container nginx Normal Started 4m22s kubelet Started container nginx
最後にリソース（CPU/Memory）について確認していきます。 マニフェスト等の Requests で指定した CPU/Memory に依ったPodが配置されます。今回は指定なしのデフォルトで起動しています。
# CPU/Memory のサイズは 各 Pod の Annotation に記載 # 指定なしだったので、デフォルトの 0.25 vCPU / Memory 0.5 GB で設定されている $ kubectl get po nginx-7b66446657-8pd8c -o jsonpath='{.metadata.annotations.CapacityProvisioned}' 0.25vCPU 0.5GB # Node は Pod のサイズより大きめに起動する $ kubectl describe node fargate-ip-192-168-174-174.ap-northeast-1.compute.internal Name: fargate-ip-192-168-174-174.ap-northeast-1.compute.internal ... Capacity: : ★ノードのリソース量 cpu: 2 : 2 vCPU ephemeral-storage: 30787492Ki : 29.3 Gi hugepages-1Gi: 0 hugepages-2Mi: 0 memory: 1970512Ki : 1.87 Gi pods: 1 Allocatable: : ★Podで利用可能なリソース量 cpu: 2 : 2 vCPU ephemeral-storage: 17690680Ki : 16.8 Gi hugepages-1Gi: 0 hugepages-2Mi: 0 memory: 1868112Ki : 1.78 Gi pods: 1
以下、Fargate Pod の設定（CPU・Memory についてなど）のドキュメントです。設定できる CPU/Memory のサイズや考慮点はこちらで確認ができます。
片付け
最後に環境を削除して終わります。コマンドで一発です！
実行完了後も裏では CloudFormation が実行中なので、同一名で起動する場合などは注意が必要です。最終的には利用したCloudFormation の Stackも削除されます。
$ eksctl delete cluster --name ume-cluster --region ap-northeast-1 2023-10-11 15:25:17 [ℹ] deleting EKS cluster "ume-cluster" 2023-10-11 15:25:17 [ℹ] deleting Fargate profile "fp-default" 2023-10-11 15:27:26 [ℹ] deleted Fargate profile "fp-default" 2023-10-11 15:27:26 [ℹ] deleted 1 Fargate profile(s) 2023-10-11 15:27:27 [✔] kubeconfig has been updated 2023-10-11 15:27:27 [ℹ] cleaning up AWS load balancers created by Kubernetes objects of Kind Service or Ingress 2023-10-11 15:27:28 [ℹ] 1 task: { delete cluster control plane "ume-cluster" [async] } 2023-10-11 15:27:28 [ℹ] will delete stack "eksctl-ume-cluster-cluster" 2023-10-11 15:27:29 [✔] all cluster resources were deleted
おわりに
今回は EKS on Fargate でお手軽 Kubernetes 環境を構築しました。コマンド１つで構築できるのは素早く検証できる点で良いと思いました。また、VMを管理する手間もないため気軽に検証できる点が良かったです。Node と Pod が 1:1 に対するメリデメ、考慮点などは利用しながら理解を深めて行ければと思います。
外部公開（Ingress や LB）やストレージについても学習を進めて行ければと思います。
