はじめに
こんにちは！クラウド事業部の中根です。
EKSアドオンについて、レプリカ数やラベル、Resourceなどの設定変更ができることをご存じでしょうか？
設定方法について、例を使ってご紹介します。
設定変更手順
CoreDNSアドオンを例に、設定方法をご紹介します。
アドオンやバージョンによって、設定できる項目は違うのですが、基本的な流れは同じです。
1. 設定できる項目の確認
マネジメントコンソールとCLIの2つの方法があります。
マネジメントコンソールから確認（既存のEKSクラスタがない場合）

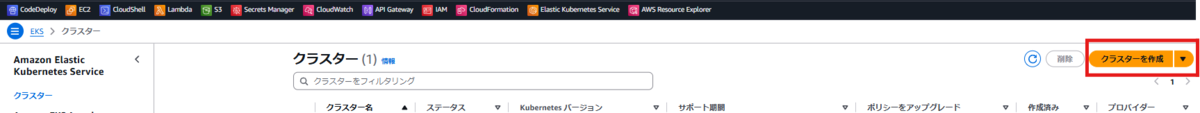

クラスターの作成画面に移動します。

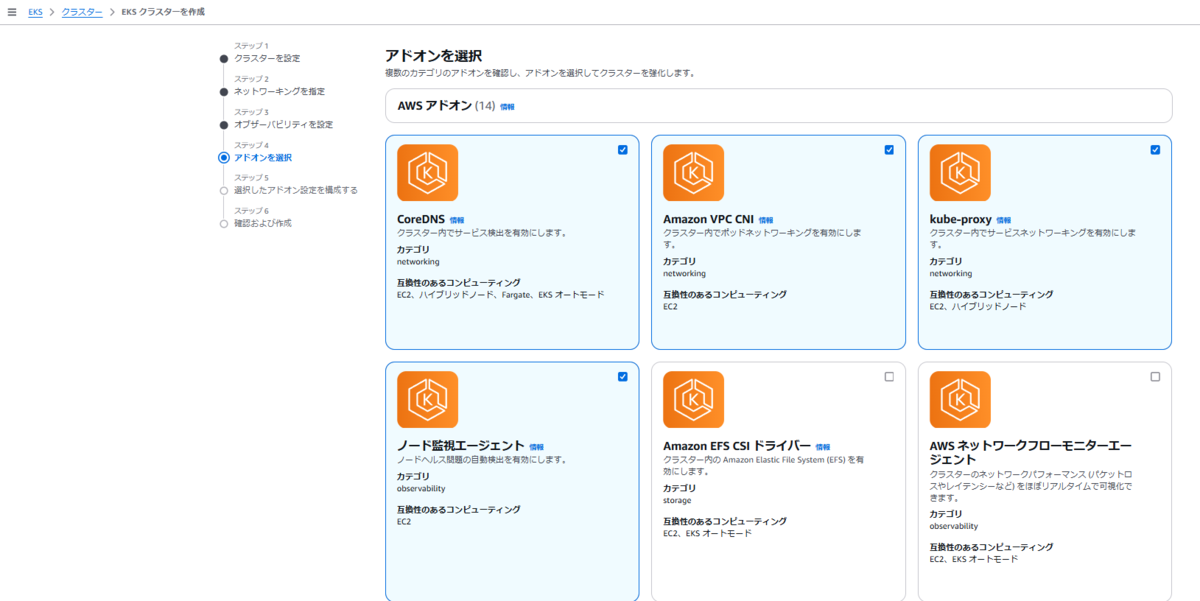

適当に必須値を入力し、ステップ4の「アドオンを選択」まで進んでください。
使用するアドオンを選択し、次に進みます。

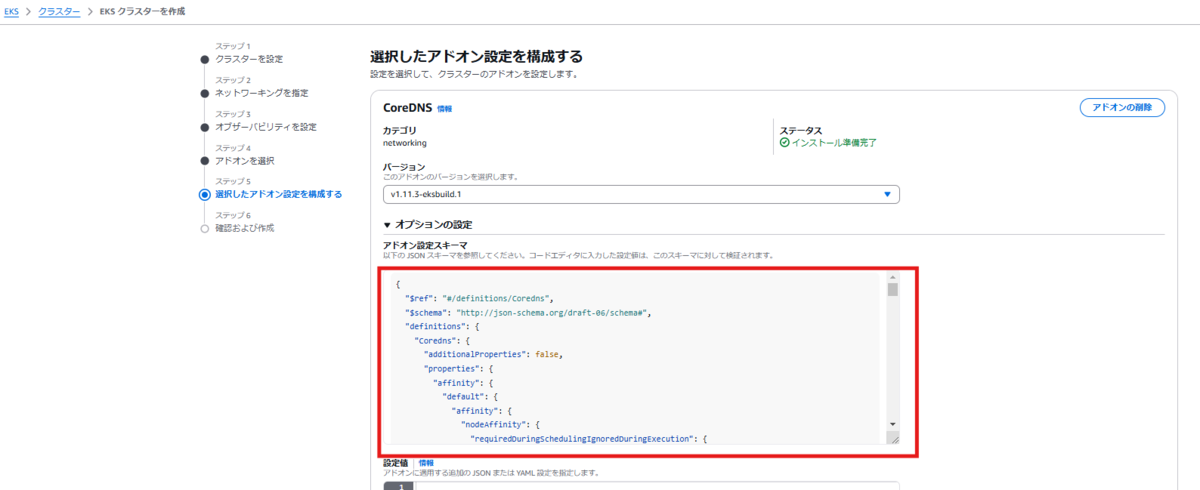

次の画面で、各アドオンについての設定スキーマを確認することができます。
マネジメントコンソールから確認（既存のEKSクラスタがある場合）

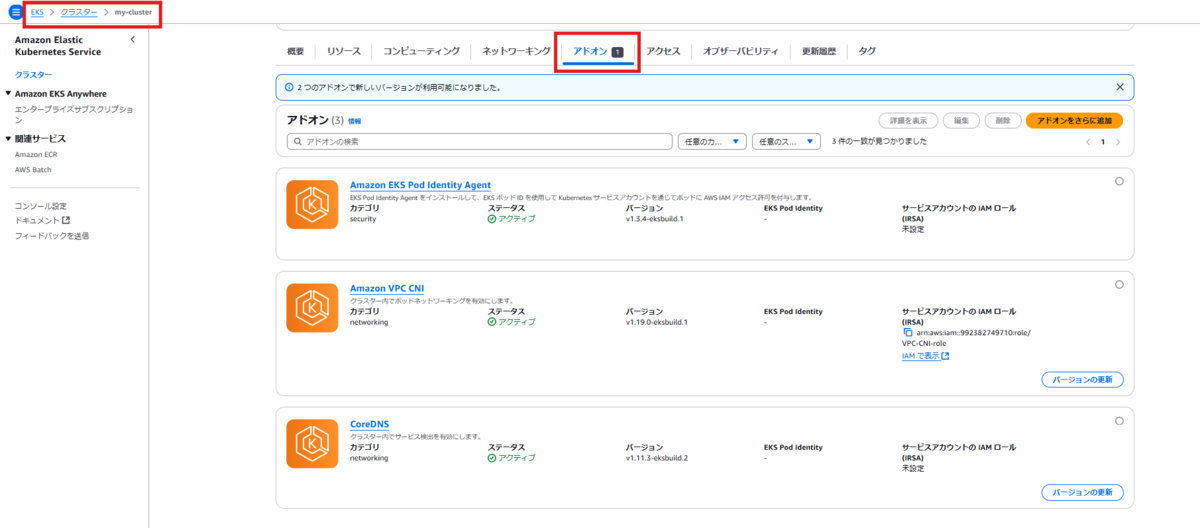

クラスタの詳細から、「アドオン」タブを開きます。

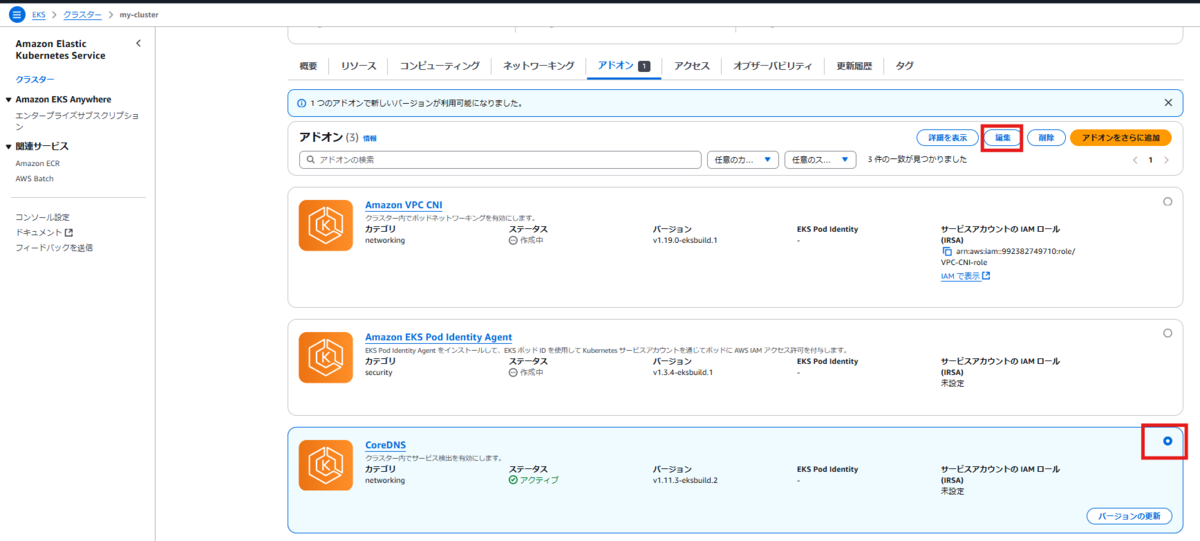

使用するアドオンを選択し、「編集」を押下します。

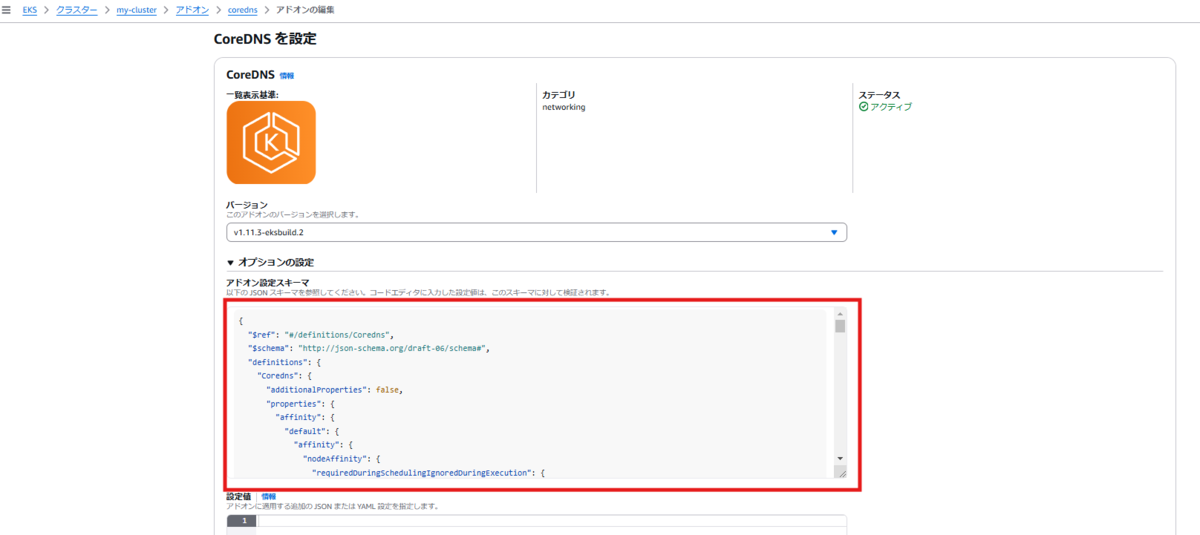

次の画面で、設定スキーマを確認することができます。
CLI
まずはアドオンのバージョンを決めましょう。
Kubernetesバージョンで利用可能なアドオンのバージョンは、以下のコマンドで見ることができます。
K8S_VER=<EKSクラスタのバージョン>
ADDON_NAME=<アドオンの名前>
aws eks describe-addon-versions --addon-name $ADDON_NAME --query "addons[].addonVersions[?compatibilities[?clusterVersion=='${K8S_VER}']].addonVersion"
次のコマンドの出力が、アドオンの設定スキーマになります。
ADDON_NAME=<アドオンの名前>
ADDON_VERSION=<アドオンのバージョン>
aws eks describe-addon-configuration --addon-name $ADDON_NAME --addon-version $ADDON_VERSION --query "configurationSchema" --output text | jq -r .
設定スキーマの見方
例として、CoreDNSアドオン（バージョン：v1.11.3-eksbuild.2）の設定スキーマを以下に示します。
{
"$ref": "#/definitions/Coredns",
"$schema": "http://json-schema.org/draft-06/schema#",
"definitions": {
"Coredns": {
"additionalProperties": false,
"properties": {
"affinity": {
"default": {
"affinity": {
"nodeAffinity": {
"requiredDuringSchedulingIgnoredDuringExecution": {
"nodeSelectorTerms": [
{
"matchExpressions": [
{
"key": "kubernetes.io/os",
"operator": "In",
"values": [
"linux"
]
},
{
"key": "kubernetes.io/arch",
"operator": "In",
"values": [
"amd64",
"arm64"
]
}
]
}
]
}
},
"podAntiAffinity": {
"preferredDuringSchedulingIgnoredDuringExecution": [
{
"podAffinityTerm": {
"labelSelector": {
"matchExpressions": [
{
"key": "k8s-app",
"operator": "In",
"values": [
"kube-dns"
]
}
]
},
"topologyKey": "kubernetes.io/hostname"
},
"weight": 100
}
]
}
}
},
"description": "Affinity of the coredns pods",
"type": [
"object",
"null"
]
},
"autoScaling": {
"additionalProperties": false,
"description": "autoScaling configurations",
"properties": {
"enabled": {
"default": false,
"description": "the option to enable eks managed autoscaling for coredns",
"type": "boolean"
},
"maxReplicas": {
"description": "the max value that autoscaler can scale up the coredns replicas to",
"maximum": 1000,
"minimum": 2,
"type": "integer"
},
"minReplicas": {
"default": 2,
"description": "the min value that autoscaler can scale down the coredns replicas to",
"maximum": 1000,
"minimum": 2,
"type": "integer"
}
},
"required": [
"enabled"
],
"type": "object"
},
"computeType": {
"type": "string"
},
"corefile": {
"description": "Entire corefile contents to use with installation",
"type": "string"
},
"nodeSelector": {
"additionalProperties": {
"type": "string"
},
"type": "object"
},
"podAnnotations": {
"properties": {},
"title": "The podAnnotations Schema",
"type": "object"
},
"podDisruptionBudget": {
"description": "podDisruptionBudget configurations",
"properties": {
"enabled": {
"default": true,
"description": "the option to enable managed PDB",
"type": "boolean"
},
"maxUnavailable": {
"anyOf": [
{
"pattern": ".*%$",
"type": "string"
},
{
"type": "integer"
}
],
"default": 1,
"description": "maxUnavailable value for managed PDB, can be either string or integer; if it's string, should end with %"
},
"minAvailable": {
"anyOf": [
{
"pattern": ".*%$",
"type": "string"
},
{
"type": "integer"
}
],
"description": "minAvailable value for managed PDB, can be either string or integer; if it's string, should end with %"
}
},
"type": "object"
},
"podLabels": {
"properties": {},
"title": "The podLabels Schema",
"type": "object"
},
"replicaCount": {
"type": "integer"
},
"resources": {
"$ref": "#/definitions/Resources"
},
"tolerations": {
"default": [
{
"key": "CriticalAddonsOnly",
"operator": "Exists"
},
{
"effect": "NoSchedule",
"key": "node-role.kubernetes.io/control-plane"
}
],
"description": "Tolerations of the coredns pod",
"items": {
"type": "object"
},
"type": "array"
},
"topologySpreadConstraints": {
"description": "The coredns pod topology spread constraints",
"type": "array"
}
},
"title": "Coredns",
"type": "object"
},
"Limits": {
"additionalProperties": false,
"properties": {
"cpu": {
"type": "string"
},
"memory": {
"type": "string"
}
},
"title": "Limits",
"type": "object"
},
"Resources": {
"additionalProperties": false,
"properties": {
"limits": {
"$ref": "#/definitions/Limits"
},
"requests": {
"$ref": "#/definitions/Limits"
}
},
"title": "Resources",
"type": "object"
}
}
}
パッと見だと分かりにくいですが、先頭の以下記述から、definitions.Coredns.propertiesから見たJSONパスを指定する必要があります。
{
"$ref": "#/definitions/Coredns",
例えば、最初のaffinityの中身を見ると、nodeAffinityやpodAntiAffinityとありますし、descriptionにも簡単な説明文があることから、設定できる項目がわかります。
また、Kubernetesマニフェストと同じ項目名になっていることが多いです。
先頭以外の場所でも$ref となっている場合は、示されているJSONパスを確認すると、どう設定するべきかわかります。
例えば、例示した設定スキーマのresourcesでは、definitions.Resources.propertiesの要素を使用する必要があります。
"resources": {
# 示されているJSONパスを確認
"$ref": "#/definitions/Resources"
},
（中略）
# 対象のJSONパス
"Resources": {
"additionalProperties": false,
"properties": {
# この要素を使用する
"limits": {
"$ref": "#/definitions/Limits"
},
"requests": {
"$ref": "#/definitions/Limits"
}
},
"title": "Resources",
"type": "object"
}
}
}
解読すると、以下のようになっているということです。
"resources": {
"limits": {
"$ref": "#/definitions/Limits"
},
"requests": {
"$ref": "#/definitions/Limits"
}
},
2. 設定変更する
マネジメントコンソールとTerraformの2つの方法をご紹介します。
例として、Resourcesを変更してみます。

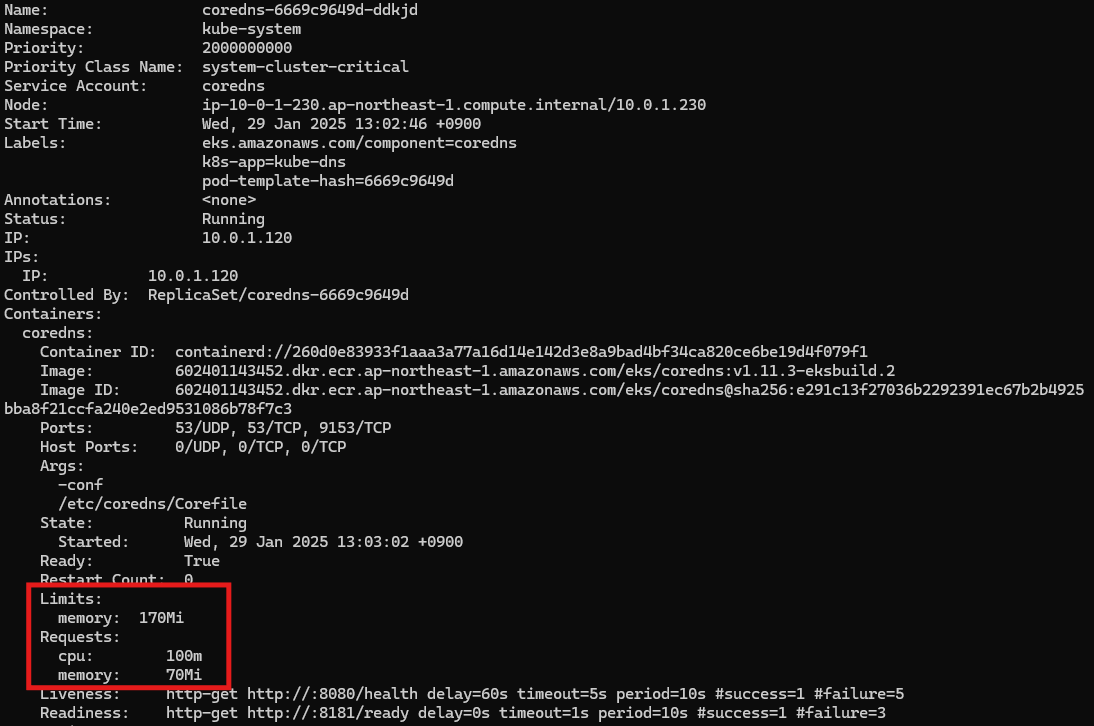

CoreDNSアドオンはデフォルトだと、以下のようなResourcesになっています。
* マネジメントコンソール
クラスタの詳細から、「アドオン」タブを開きます。
使用するアドオンを選択し、「編集」を押下します。

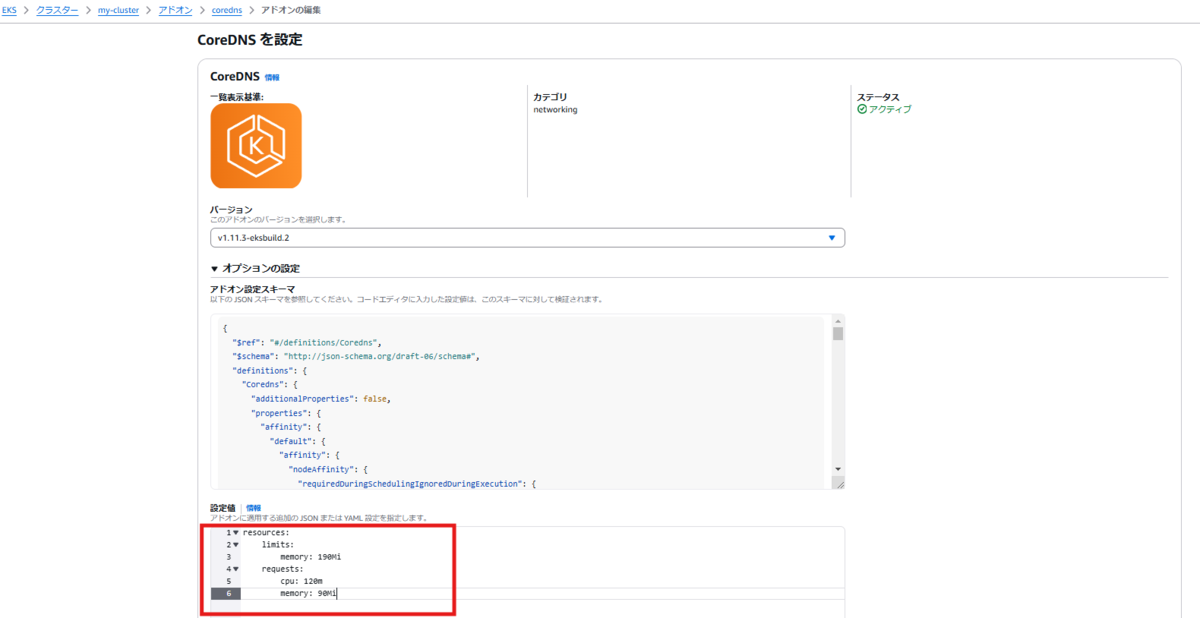

JSONとYAMLのどちらの形式でもよいので、変更したい項目について指定します。
参考までに両形式での記載例を載せておきます。
YAML
resources:
limits:
memory: "190Mi"
requests:
cpu: "120m"
memory: "90Mi"
JSON
{
"resources": {
"limits": {
"memory": "190Mi"
},
"requests": {
"cpu": "120m",
"memory": "90Mi"
}
}
}

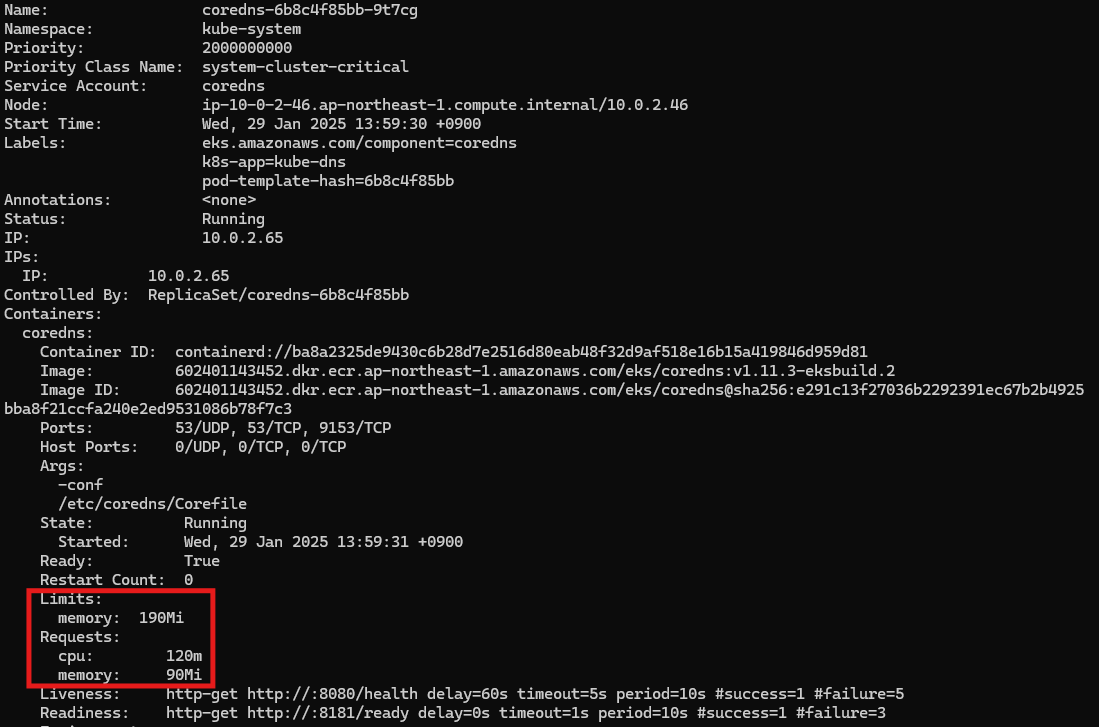

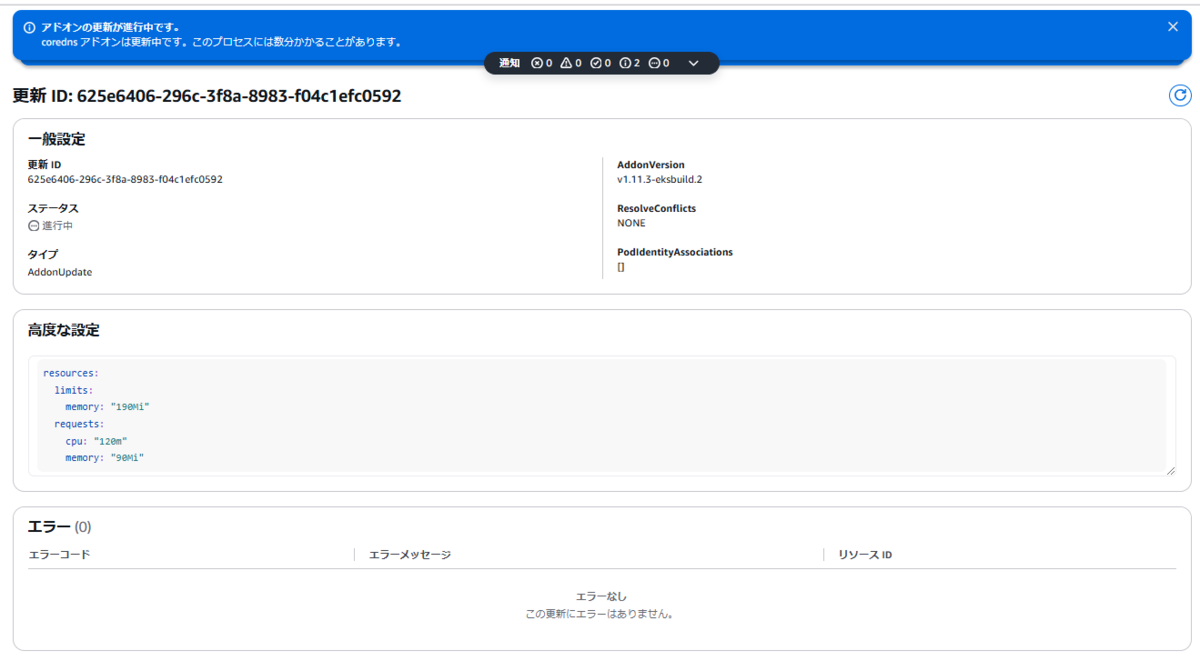

変更するとReplicaSetsが置き換わり、設定が適用されていることが確認できます。
- Terraform
TerraformのAWSプロバイダーのEKSモジュールを使う場合は、以下のように指定します。
configuration_valuesは文字列なので、HCLで書く場合はjsonencode()を利用します。
module "eks" {
source = "terraform-aws-modules/eks/aws"
（中略）
cluster_addons = {
coredns = {
addon_version = var.coredns_addon_version
configuration_values = jsonencode({
resources = {
limits = {
memory = "200Mi"
}
requests = {
cpu = "110m"
memory = "80Mi"
}
}
})
}
}
}

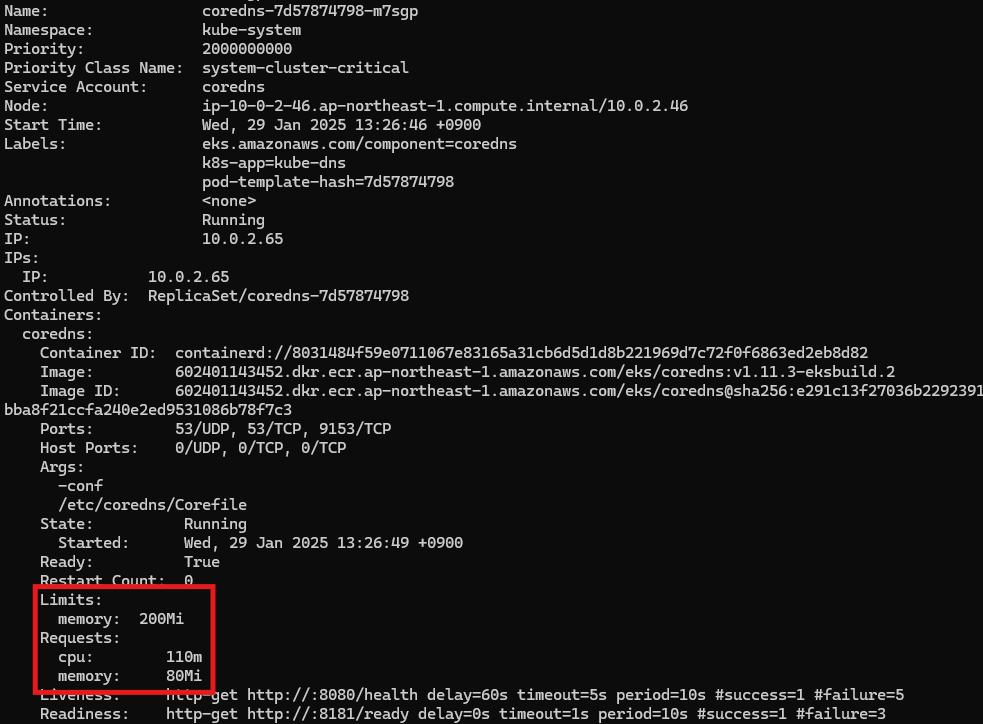

terraform applyすると、設定が適用されていることが確認できます。
まとめ
今回は、EKSアドオンのPod設定を変更する方法をご紹介しました。
EKSアドオンは非常に便利なので、細かい制御をしたい場合は、本記事を参考に設定変更してください！
